Auto CAD建模教程：三维旋转、拉升、二维阵列（6）

来源：互联网 作者：未知 发布时间：2011-01-14 17:57:53 网友评论 0 条

9、输入“hi”，使图形成消隐图。

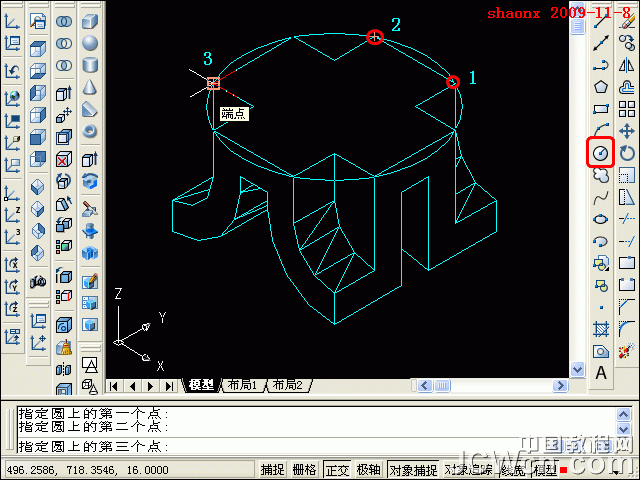

点击“圆”命令按钮，用三点(3P)画圆的方法，在实体的上面画一辅助圆。如下图。

10、接下来，要移动坐标。
先观察一下UCS坐标，刚才所画的辅助圆，正好是在XY平面上，因此，不需要变换UCS坐标的方向，只要将UCS的原点移到辅助圆的圆心上。

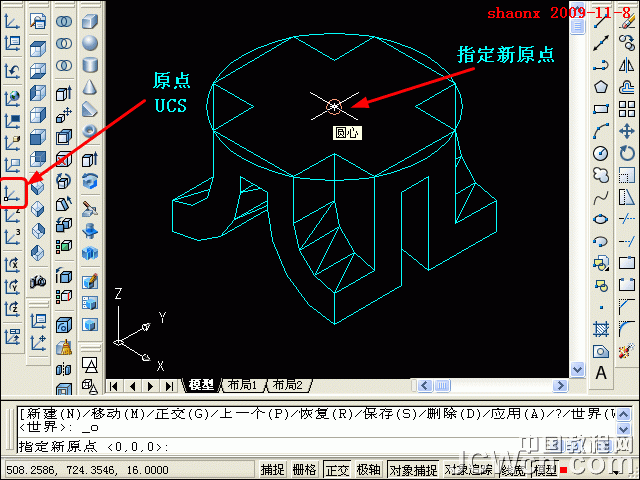

点击“原点UCS”按钮，找到辅助圆的圆心，在圆心上点击即可。
