3ds MAX建模教程：逼真iPod的建模到渲染 （7）

来源：互联网 作者：未知 发布时间：2011-01-15 09:51:34 网友评论 0 条

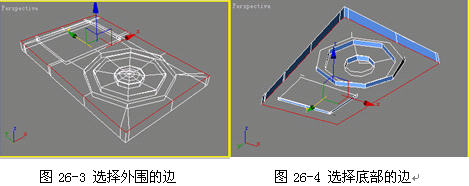

(2)激活“Edge”子级别，选择如图26-3所示的边，单击“Edit Edges”卷展栏中的“Chafmer”按钮右边的对话框，在弹出的面板中设置“Chamfer Amount”为0.6，对边进行切角处理。
再选择如图26-4所示的边界，单击“Edit Borders”卷展栏中的“Cap”按钮进行封盖。

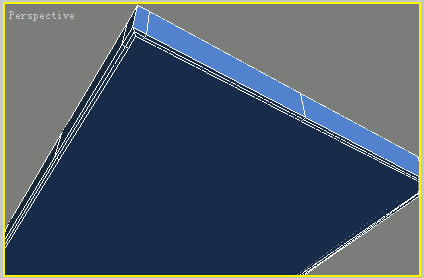

(3)激活“Polygon”子级别，选择机身底部的多边形，单击“Edit Polygons”卷展栏中的“Inset”按钮右边的对话框，在弹出的对话框中设置“Inset Amount”值为1.2,单击“Apply”按钮后再单击“Ok”按钮，结束当前的操作，结果如图26-5所示。

图26-5 插入多边形

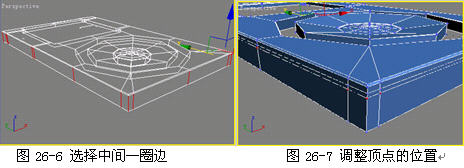

(4)通过对ipod实物的观察，我们发现机身是由上下两部分组成。下面要在机身的中部制作一个向内陷的凹槽。激活“Edge”子级别，选择中间的一圈边，如图26-6所示。单击“Edit Edges”卷展栏中“Connect”按钮右侧的对话框，在弹出的对话框中设置“Segments”为2,单击“Ok”按钮，激活“Vertex”子级别，将中间顶点的位置调整到如图26-7所示的位置。

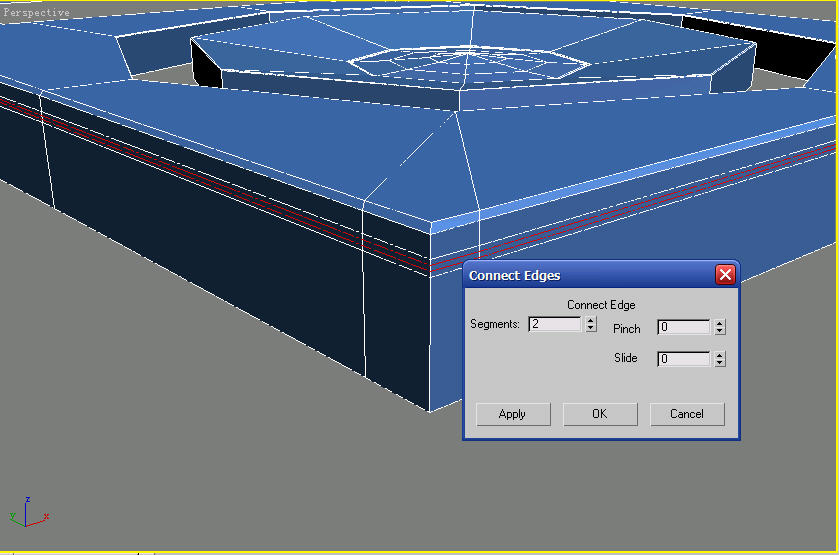

(5)激活“Edge”子级别，选择中间两条边中的任意一条连接它们的边，单击“Selection”卷展栏中的“Ring”按钮，选中中间两条边之间的所有边，再单击“Edit Edges”卷展栏中的“Connect”按钮右侧的对话框，在弹出的对话框中设置“Segments”为2，单击“Ok”按钮结束操作，结果如图 26-8所示。

图26-8 连接边
