Maya材质教程:mental ray卡通教程（3）

来源：互联网 作者：未知 发布时间：2011-01-25 18:01:02 网友评论 0 条

        2.这是来自刘阔老师的模型，就是有名的法线纹理的测试模型。高人的东东被俺乱用调节好了，比FR的TOON功能还强。当然FR的也很帅。据说MAYA有个外挂TOOMCAT，卡通渲染效果一流，有时间去试试。现在发现卡通风格的东东还真有那么一点不一样的味道呢。做一段手描线风格的动画肯定很好看。
        上面几张图用MR渲的，因为只要线框效果，所以COLOR通道上只要上一个简单的材质就可以，最主要的问题来自于边线的产生，和模拟真实笔触的自然浓淡。然后考虑到材质的可调节性，再加上了一些备用的功能。也是看一些教程然后再想想才会的，这个是它的shader networking。

        MR要渲染出卡通效果，有几点比较重要，一个是当前摄像机的输出中要指定卡通渲染输出，另外SHADER网络中也要给定一个MR的卡通材质，(MR的卡通材质有好多种，可以模拟出很多效果的)，最后在全局渲染设定中也指定一些MR的相关SHADER。
首先，打开一个模型。现在开始调材质。

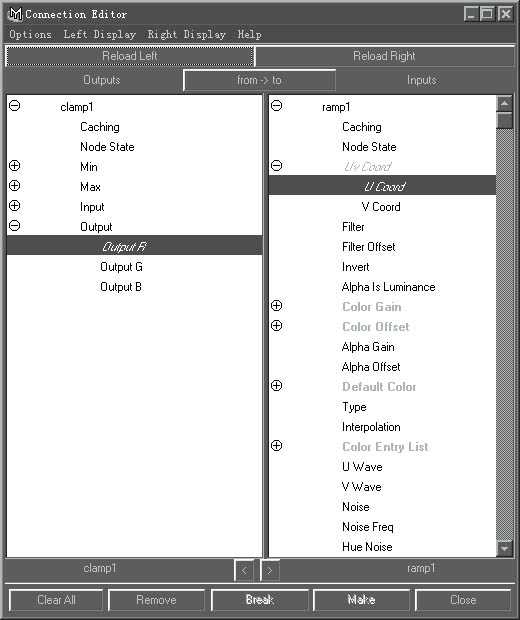

        新建一个surfaceShader，说说为什么用这种SHADER， surfaceShader有个特性就是不受光照的影响。，而卡通效果基本上不用太多考虑光线，主要就是明暗的对比。当然如果要做出光照的效果用其它材质类型也可以。然后再新建一个RAMP，这个用来控制最终材质的颜色。再来一个节点，CLAMP，这个节点的用途是把输入值强制切割在指定的范围内。和setRange节点有些类似，但不一样。再建一个PHONG，也可以用BLINE等其它类型。只是PHONG的高光更加锐利些，当然这个例子中是没有高光的，只有边线。接下来开始连接，拖放CLAMP到RAMP上，选择OTHER，然后在连接窗口中做如下连接:CLAMP的OUTPUTR(或者G，连接到RAMP上的U COORD上，如图。
