3ds Max建模教程：制作逼真iPod播放器（3）

来源：网络 作者：未知 发布时间：2011-01-29 15:37:05 网友评论 0 条

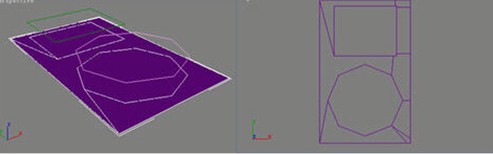

单击主工具栏上的2.5维捕捉按钮，启用捕捉功能。进入平面对象的修改面板，单击Edit Geometry卷展栏中的Cut按钮，在顶视图中参照已经绘制好的矩形和多边形进行切割操作。

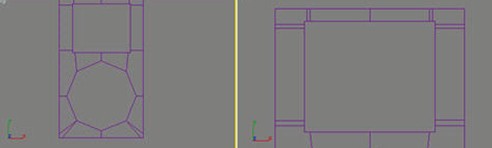

删除矩形和多边形这两个参照图形，再删除切割得到的多边形表面。现在模型表面的线条很杂乱，需要重新调节线的划分，如下图所示的结果进行重新划分。

进入修改面板为对象添加一个Symmetry修改器，得到一个左右布线对称的模型。右击该模型再次塌陷为Editable Polygon。为了在后面的细分中使屏幕的边缘更加笔直，我们需要继续进行切割。

屏幕的制作

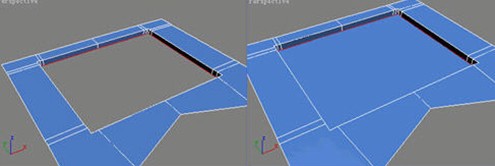

激活Border子对象，选取屏幕的边，按住Shift键不放，在透视图中沿着Z轴向下移动边界拉出多边形。

选择拉出的多边形边界，单击“编辑边界”面板中的Cap按钮，将边界封盖成为多边形表面对象。
