AutoCAD工业设计教程:坐标标注应用实例剖析(2)
来源:互联网 作者:未知 发布时间:2011-02-10 19:27:40 网友评论 0 条
注意:

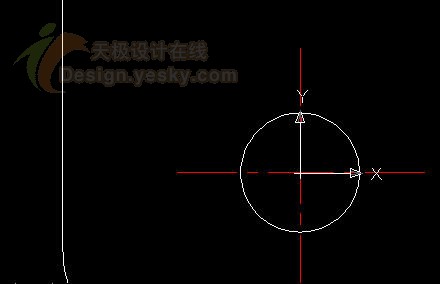

UCS世界坐标系由原来整个绘图区的左下角移到了此孔中心,成为新的原点。这样以后所标注的尺寸就是相对于此点的相对距离值。
2. 坐标标注
单击“坐标标注”按钮,选择刚定义的相对原点,就会出现一个可拖动的标注线,它和一般标注尺寸线不同的,就是可以弯折并调节。

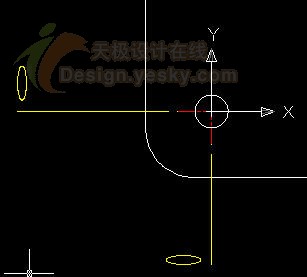

因为是原点,所以此处标注的坐标值为(0,0)如图4。
3. 选择要标注的其他图元进行坐标标注

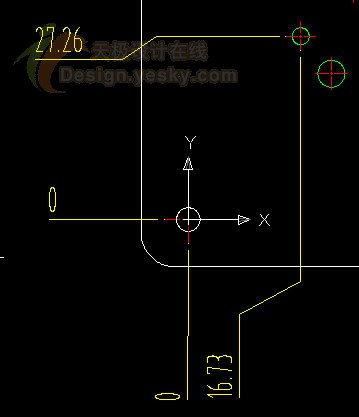

如各个孔中心,沿X或Y方向拖动,进行X,Y方向的标注,此尺寸值即孔中心相对于标注原点的X,Y坐标。如图5。
注意:
此种尺寸标注的一些要素和常规的不同,默认情况下没有箭头和中心标记。只是带尺寸数值的直线或折线。
