AutoCAD工业设计教程：坐标标注应用实例剖析（3）

来源：互联网 作者：未知 发布时间：2011-02-10 19:27:40 网友评论 0 条

4. 尺寸整理和检查

为避免失误或者疏漏，可以先标注全部X坐标(或Y坐标)方向的尺寸，再标注另一方向的，然后进行检查有无遗漏。

5. 整理和对齐

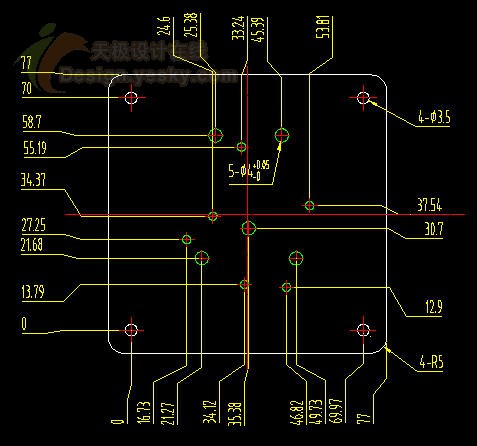

也许你会发现上面图中的尺寸有些乱，可在标注完毕后进行整理和对齐，让各个尺寸标注变得清晰容易读。

整理的方法很简单，就是选择要整理的尺寸标注，拖动上面的蓝色夹点即可。

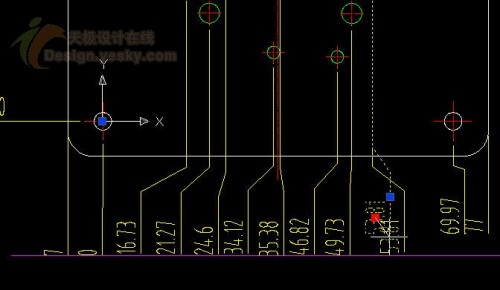

注意到有三个夹点，拖动可以改变标注文本，标注尺寸线，标注起点的三个要素的位置。一般我们只拖动前两种夹点进行尺寸标注整理，必要时做水平和竖直的线辅助，整理完后删除即可。如图6　

整理完毕的整个图纸如图7，可相对图1比较一下，坐标标注的优势得到了明显的体现。
