         AutoCAD建模教程：八心八箭钻石的绘制
        本系列AutoCAD三维建模教程由中国教程网AutoCAD版块为对AutoCAD三维建模感兴趣的朋友整理制作的，是专为刚开始接触AutoCAD三维的朋友定身打造的。本教程由浅入深，循序渐进，通过对60道练习题的绘制步骤讲解、各个三维命令的使用介绍，将喜爱AutoCAD三维建模的朋友带进门。希望通过本教程的介绍，能给朋友们带来帮助。

　　更多教程和练习请点击这里，在这里有系列的教程、练习，并有老师对练习进行点评与指导，欢迎朋友们的光临！

　　在学习中遇到问题请到  教程网论坛CAD版块 发贴交流！

　　本例为AutoCAD三维建模实例教程，在教程中作者将向我们介绍如何运用AutoCAD画八心八箭钻石的方法，主要学习在三维空间三点成一面，面域拉伸成实体对一个椎体切削（差集）。一个椎体分八份为八箭，切七刀成八心。希望能给对AutoCAD三维建模感兴趣的朋友带来帮助~~

相关AutoCAD三维建模教程链接：http://www.jcwcn.com/article/special/200909/special_65.html

早就想发个制作八心八箭钻石的方法，与大家探讨共享，由于种种原因拖了下来。现在再配上戒指更完善些，供大家参考。

制作原理很简单，在三维空间三点成一面，面域拉伸成实体对一个椎体切削（差集）。一个椎体分八份为八箭。切七刀成八心。

没有规矩不成方圆，参考了一些钻石，自定了基本尺寸作为（与实际尺寸不符，仅作作图依据）

我用07版本制作并07版本原渲染器渲染

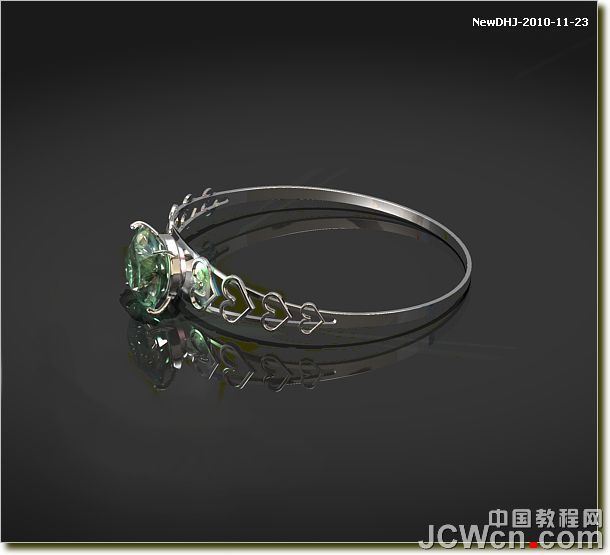

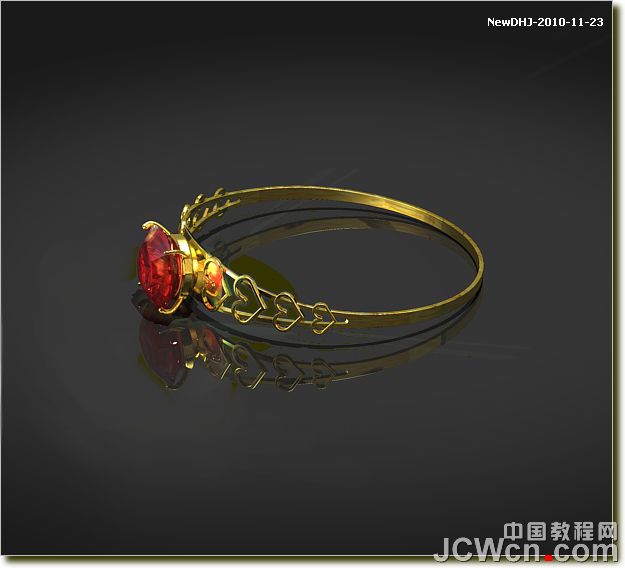

先看几个效果图
