AutoCAD三维建模教程：拉升、移动、倒角（2）

来源：中国教程网 作者：未知 发布时间：2011-02-15 18:36:35 网友评论 0 条

本题主要是介绍：

1、进一步强化复习一下拉升命令的使用。
2、介绍多段线的制作、实体移动。
3、再复习一下倒角。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

1、打开CAD，进入界面。
按题目图纸的要求，如下图画左边两个圆、右边两个圆，左右两个外圆的上下相切线，两圆心的连线，并将圆心连线各往上下偏移5。

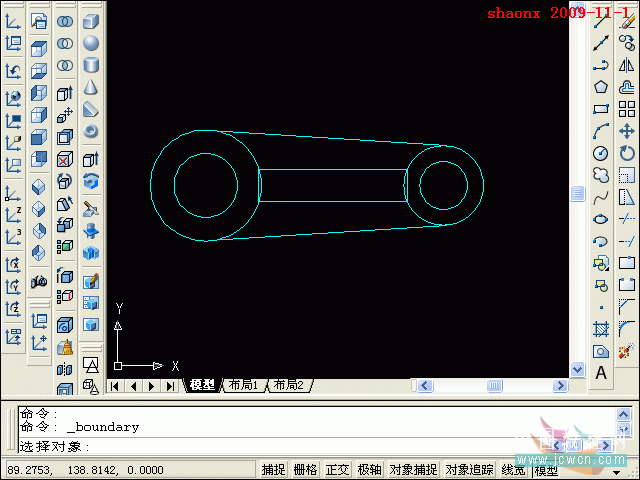

2、将中间的偏移线做成如下图的矩形，同时删除圆心连线及偏移线多余部分。
