AutoCAD三维建模教程：拉升、移动、倒角（5）

来源：中国教程网 作者：未知 发布时间：2011-02-15 18:36:35 网友评论 0 条

7、点击“拉伸”命令按钮，最后再对中间的特殊型面域进行拉伸，高度为10，倾斜度等于0。

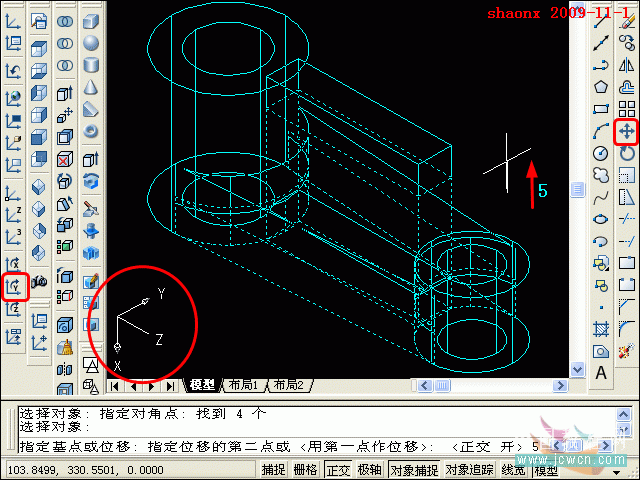

8、全部拉伸操作完成后，对中间的两个实体往上移动5。
点击UCS工具条中的“Y轴旋转”，并输入旋转值90度。注意看一些UCS坐标，原来的Z轴方向，变成了X轴方向，中间的两个实体就可以沿现在的X轴进行上下移动了。
点击“移动”命令按钮后，现在中间的两个实体，往上移动5。
