3ds MAX实例教程：逼真iPod的建模到渲染（10）

来源：中国教程网 作者：未知 发布时间：2011-02-15 18:56:18 网友评论 0 条

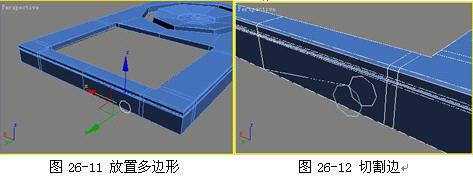

(8)下面制作位于机身顶部的耳机插孔。在后视图中创建一个“Radius”为4,“Sides”为8的Ngon作为参考图形，并放置在如图26-11所示的位置。选中ipod机身，单击“Edit Geometry”卷展栏中的“Cut”按钮，在透视图中按照参考图的位置切割，效果如图26-12所示。

(9)继续参照图26-13切割边，然后删除中间的多边形。激活“Border”子级别，选中如图26-14所示的边界，在透视图中按住Shift键不松配合移动工具进行复制边界的操作，施加3次，效果如图26-14所示。

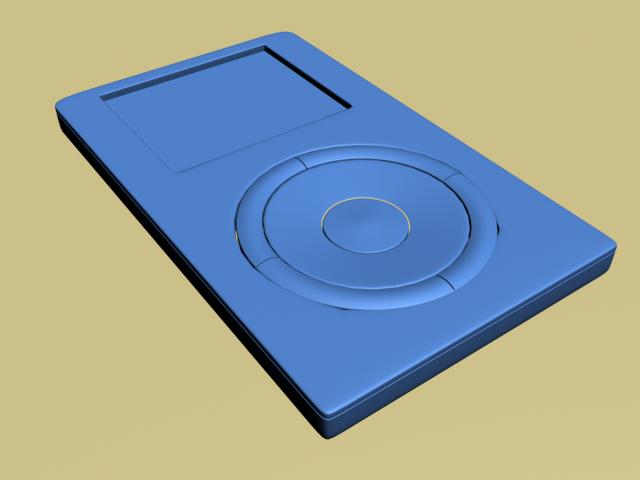

(10)到此，ipod模型部分就已经全部制作完成了。将所有隐藏的对象解除隐藏。下面要对模型表面进行光滑处理。进入机身的“修改”面板，选中 “Subdivision Surface”卷展栏中的“Use NURMS Subdivision”复选框，设置“Iterations”为2。最后在顶视图中创建一个平面作为桌面，放置在ipod模型的下方，最终效果如图 26-15所示。

图26-15 最终结果
