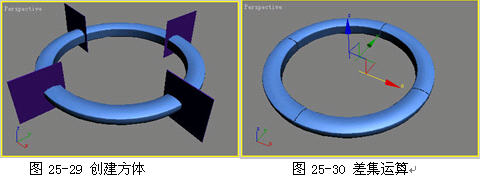

(11)为了将播放键中的4个按键分别独立出来，需要使用“Boolean”命令进行求解。在顶视图中创建一个“长度”为30，“宽度”为0.4，“高度”为30的长方体，再以播放键模型的中心为轴心旋转复制3个，如图25-29所示。将其中的一个与其它三个结合为一个整体，方便以后的布尔运算。用播放键模型一次性减掉立方体模型，最终效果如图25-30所示。

第四部分：机身盖的制作

(1)在透视图中右击，从弹出的快捷菜单中选择“Unhide All”命令，显示出所有的对象。再在透视图中右击机身模型，从弹出的快捷菜单中选择“Hide Unselected”命令，使视图中只显示机身模型，如图26-1所示。
激活“Border”子级别，选择机身模型外围的边界，单击“Edit Borders”卷展栏中的“Extrude”按钮，在弹出的对话框中设置“Extrusion Height”值为-15,单击“Ok”按钮对边界进行挤出操作，得到如图26-2所示的结果。

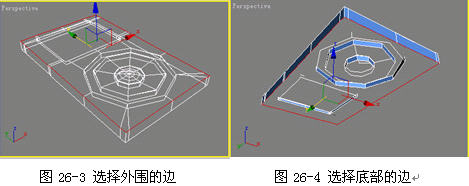

(2)激活“Edge”子级别，选择如图26-3所示的边，单击“Edit Edges”卷展栏中的“Chafmer”按钮右边的对话框，在弹出的面板中设置“Chamfer Amount”为0.6，对边进行切角处理。
再选择如图26-4所示的边界，单击“Edit Borders”卷展栏中的“Cap”按钮进行封盖。
