3ds MAX实例教程：逼真iPod的建模到渲染（9）

来源：中国教程网 作者：未知 发布时间：2011-02-15 18:56:18 网友评论 0 条

(6)激活“Polygon”子级别，选中刚才连接两条边之间的所有多边形，再单击“Edit Polygons”卷展栏中的“Extrude”按钮右侧的对话框，在弹出的对话框中设置“Extrusion Type”为Local Normal方式，然后设置“Extrusion Height”值为-4。单击“Ok”按钮结束当前操作，结果如图26-9所示。按Delete键删除刚刚挤出的多边形，因为ipod机身上下两部分的材质不同。通过这种方法可以将其分为上下两个子对象。

图26-9 挤出多边形

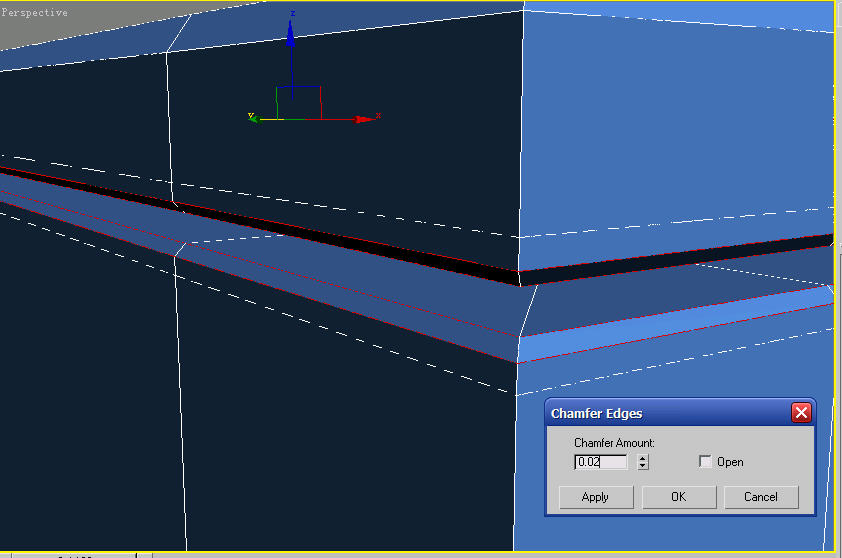

(7)激活“Edge”子级别，这时发现中间的两条边已经被自动选中，单击“Chamfer”按钮右侧的对话框，在弹出的对话框中设置“Chamfer Amount”为0.02，对这两条边进行切角。切角量越小，模型细分后边缘的倒角就越小。

图26-10 切角边
