AutoCAD三维建模教程：追踪、拉升、两面抽壳（2）

来源：中国教程网 作者：未知 发布时间：2011-02-18 18:58:59 网友评论 0 条

本题主要是介绍：
1、进一步强化复习一下追踪命令的使用。
2、再复习一下拉升及实体移动。
3、相邻两个面的抽壳方法。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

1、打开CAD，点击“主视图”按钮，进入主视图界面。

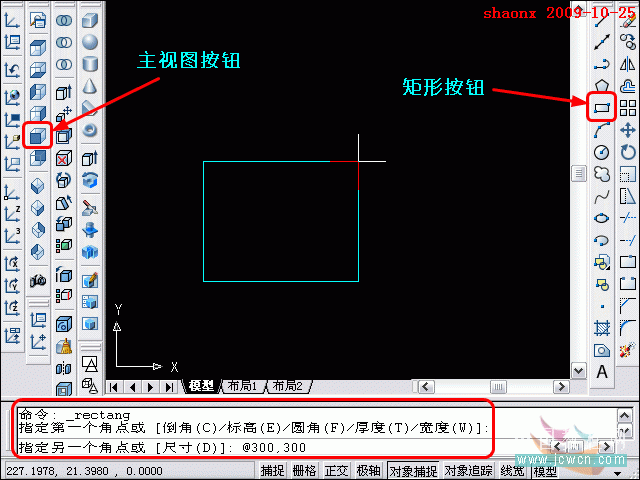

点击“矩形”按钮，在界面里画一300*300的矩形。

2、在矩形里，按主视图上的尺寸，画上半部分的图形。

点击“多段线”按钮，准备画一封闭的多段线。用追踪点的方法，来确定多段线的起点。方法如下：

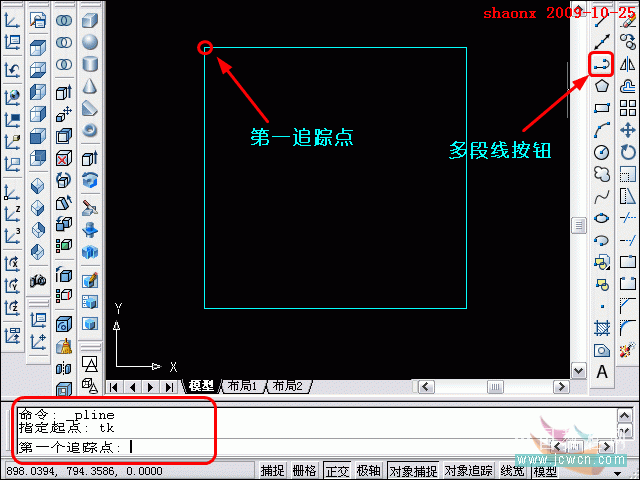

在点击了“多段线”按钮后，要求指定起点时，输入“tk”， 回车后，在要求指定“第一追踪点”时，捕捉矩形的左上角的端点，并点击。
