AutoCAD三维建模教程：追踪、拉升、两面抽壳（7）

来源：中国教程网 作者：未知 发布时间：2011-02-18 18:58:59 网友评论 0 条

11、接下来，对中间的下半部分进行拉伸，拉升高度为52，这是其本身要求拉伸的高度，不包括大实体的拉伸高度，因等会要对其进行抽壳。同样，还是没有倾斜度。

拉伸操作完成后，要对其进行实体移动，大家看一下UCS的坐标，底面现在是XY平面，要移动的方向又是Z轴方向，因此，要转换一下。

选择点击一下“世界UCS”按钮。

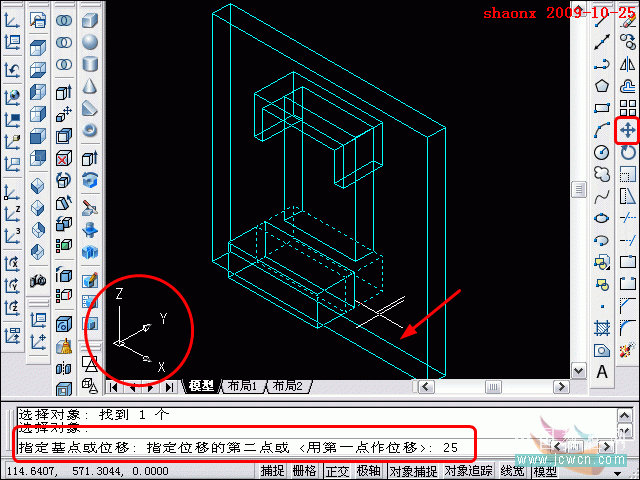

12、下图的UCS坐标，就是转换完成后的UCS坐标。

点击“移动”命令按钮，将中间下半部分的实体按图示方向作移动，距离为25（即大实体的拉升高度）。
