AutoCAD建模教程:三维旋转、实体移动(7)
来源:中国教程网 作者:未知 发布时间:2011-02-18 19:06:01 网友评论 0 条
11、由于刚才选中的实体的一个面处于XY平面,因此,可以在这个平面上画二维平面的图形。

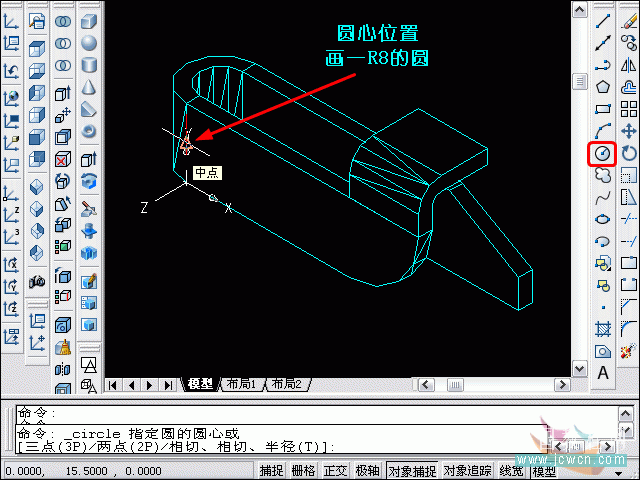

如下图所示,以这个平面左端线的中点为圆心,画一R8的圆。

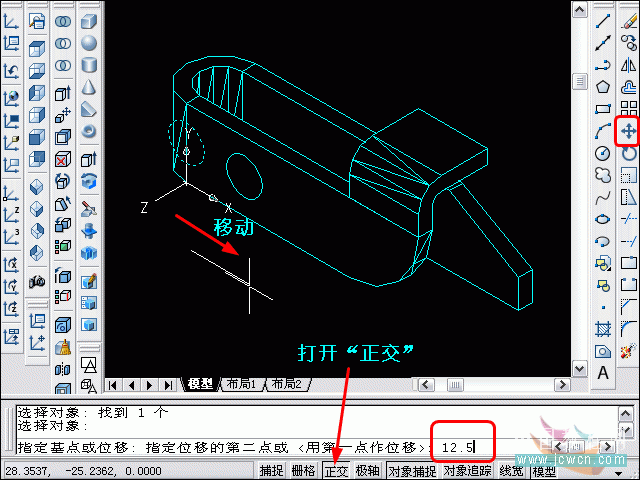

12、圆画好以后,打开“正交”,将所画的圆,沿X轴方向移动,移动距离为12.5。
按题目三视图的左视图上的尺寸28,减去实体端头的半圆R15.5,因此在这个平面上的距离就成为28-15.5=12.5。
