         AutoCAD绘图教程：三维实体转为三视图
        三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实体的各个部位的详细信息。

　　而怎样才能将所画好的三维实体用三视图的形式表达出来，是很多绘图者比较头疼的事情。在平面里参照三维实体一步步地画，固然可以画出，但既费时又费力，且往往容易遗漏很多信息。

　　那么，能否在AutoCAD中将三维实体直接转换成三视图呢？答案是肯定的。下面我就详细介绍这样的操作——三维实体转三视图。在转换的过程中，要用到2 个命令……“设置视图(solview)”、“设置图形(soldraw)”，这2个命令在CAD的各个版本中都有，是通用的。

　　在AutoCAD2007版及以后的版本中，还可以用“平面摄影(flatshot)”来制作三视图，朋友们可以到这里学习：http://www.jcwcn.com/article/2010/0701/autocad_32252.html



下面是“三维实体转三视图”的详细图解：

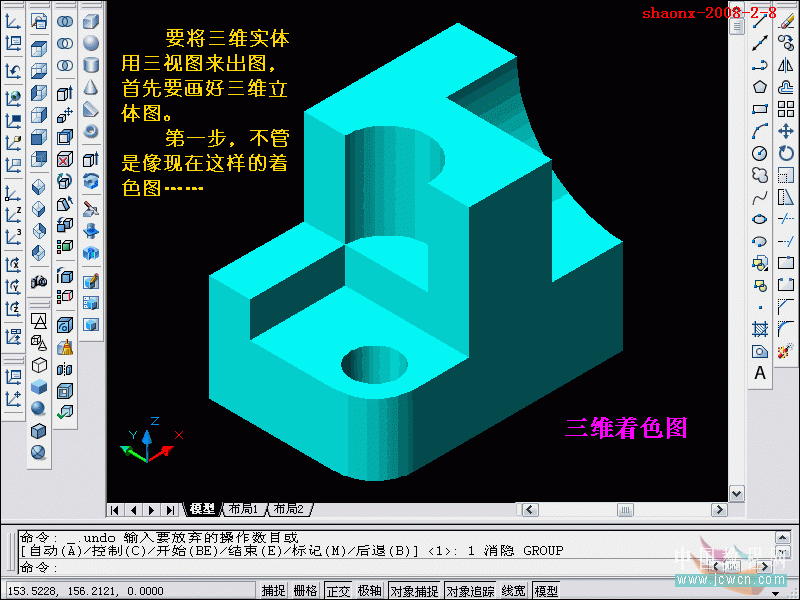

1.要将二维实体用三视图来出图，首先要画好二维立体图。
第一步，不管是像现在这样的着色图……

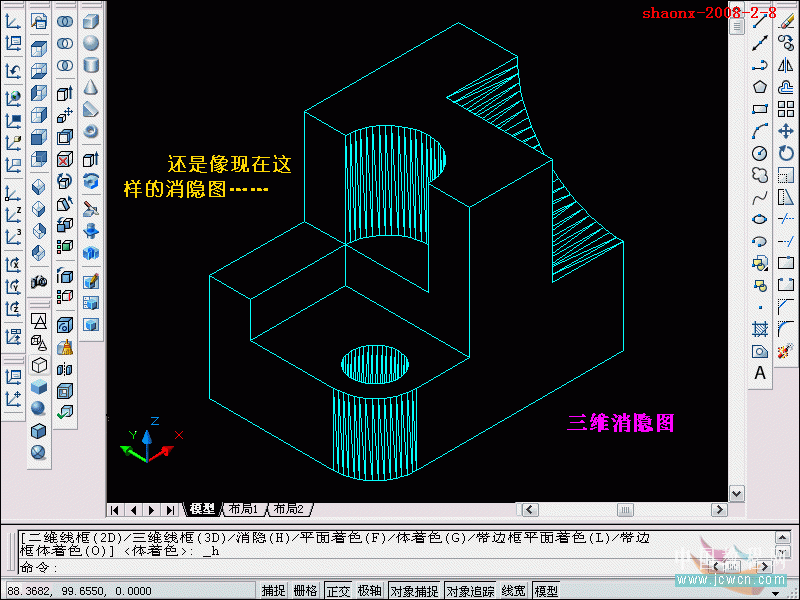

2.还是像现在这样的消隐图……
