AutoCAD绘图教程：三维实体转为三视图（17）

来源：中国教程网 作者：未知 发布时间：2011-02-19 07:52:16 网友评论 0 条

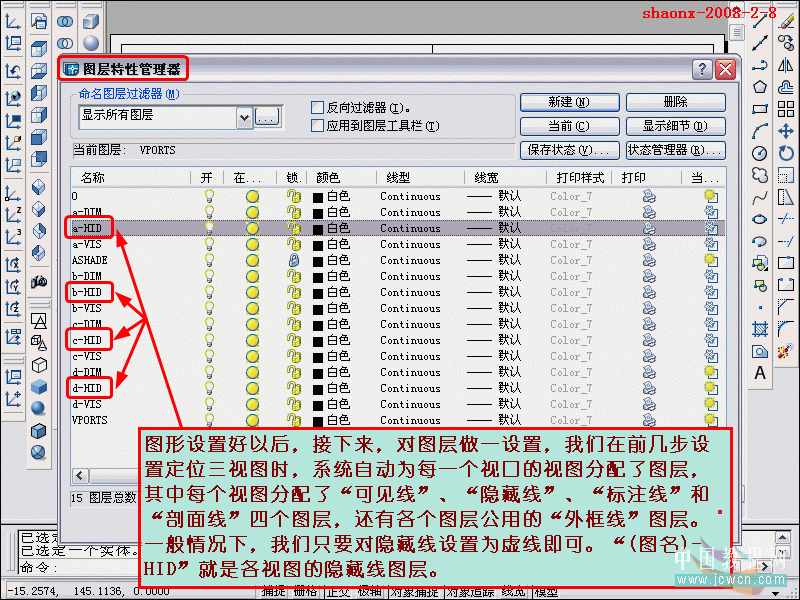

33.图形设置好了以后，接下来，对图层做一设置，我们在前几步设置定位三视图时，系统自动为每一个祝口的视图分配了图层，其中每个视图分配了“可见线”、“隐藏线”、“标注线”和“剖面线”四个图层，还有各个图层公用了“外框线”图层。一般情况下，我们只要对隐藏线设置为虚线即可。“（图名）-HTD”就是各视图的隐藏线图层。

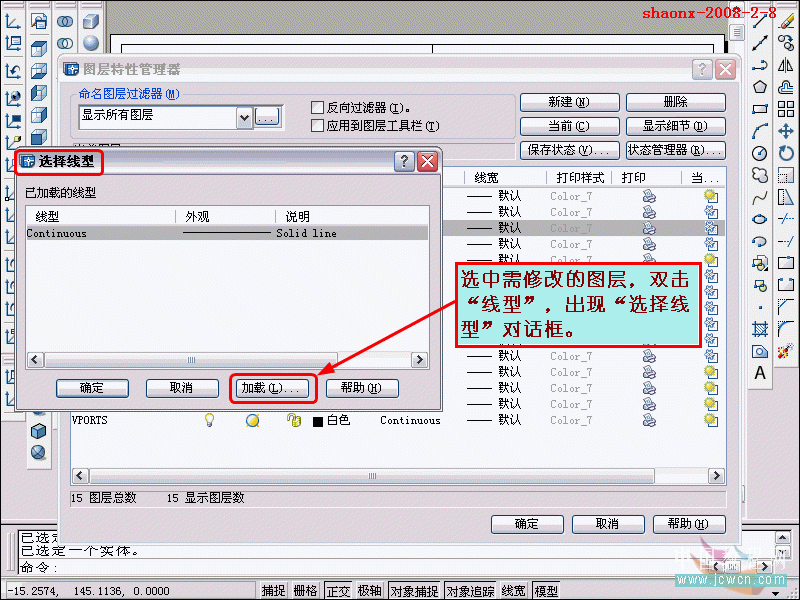

34.选中修改的图层，双击“线型”，出现“选择线型”对话框。
