AutoCAD绘图教程：三维实体转为三视图（6）

来源：中国教程网 作者：未知 发布时间：2011-02-19 07:52:16 网友评论 0 条

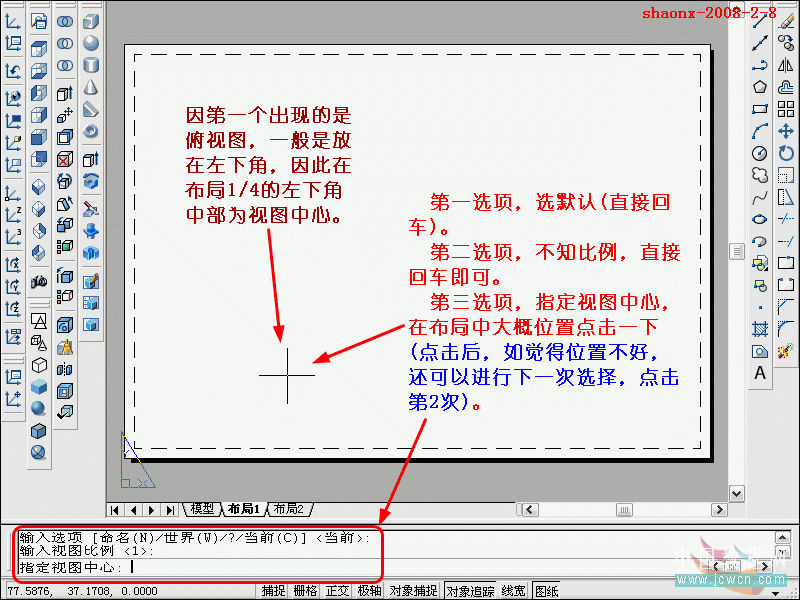

11.因第一个出现的是俯视图，一般是放在左下角，因此在布局1/4的左下角中部为视力中心。
第一选项，选默认（直接回车）
第二选项，不知道比例，直接回事即可。
第三选项，指定视图中心，在布局中大概位置点击一下（点击后，如果觉得位置不好，还可以进行一次选择，点击第2次）

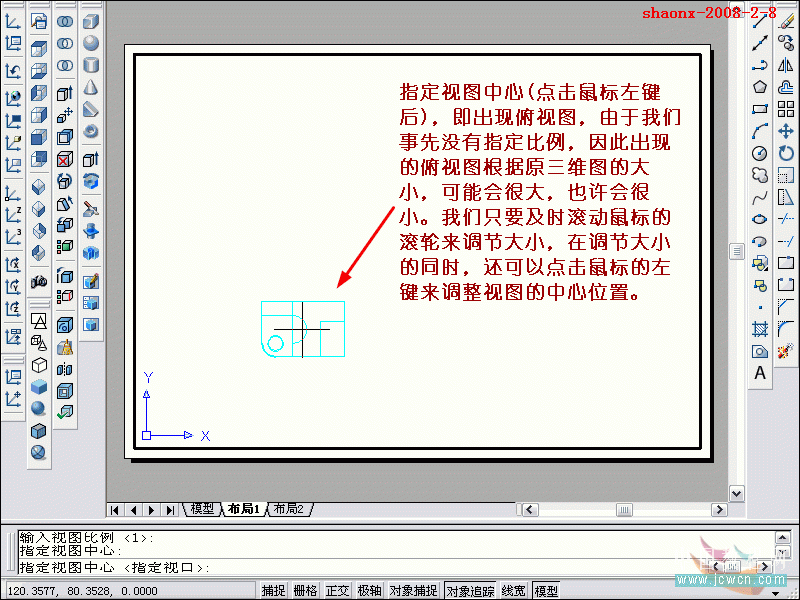

12.指定视图中心（点击鼠标左键后），即出现俯视图，由于我们事先没有指定比例，因此出现的俯视图根据原三维图的大小，可能会很大，也许会很小。我们只要及时滚动鼠标的滚轮还调节大小，在调节大小的同时，还可以点击鼠标的左键来调整视图的中心位置。
