AutoCAD建模教程：曲面命令创建楼房（1）

来源：中国教程网 作者：未知 发布时间：2011-02-22 18:54:00 网友评论 0 条

        AutoCAD建模教程：曲面命令创建楼房
    　本例为AutoCAD 2011新功能三维建模实例教程，在教程中我们将学习运用曲面命令创建楼房，在以往的版本中以曲面创建的房屋模型不能再编辑，在2011版本中新增了曲面的拉伸、扫掠、修剪、修补、延伸、过渡等等，它填补了曲面编辑之空白，下面就一个楼房的创建为例，谈谈用曲面创建和修改模型的方法~~

更多AutoCAD三维建模教程：http://www.jcwcn.com/article/special/200909 /special_65.html

上月笔者发过《用长方体网格拉伸为双人和多人沙发的教程》那算是CAD2011新功能体验之一吧。
今发《用曲面创建楼房的教程》，作为CAD2011新功能体验之二，供新手体验。

一、概论
　　用CAD创建建筑的模型，以前多用实体创建方法，比较麻烦。而以曲面创建房屋模型，却不能再编辑。现在的2011版本，新了一些曲面新工具，诸如曲面的拉伸、扫掠、修剪、修补、延伸、过渡等等，它填补了曲面编辑之空白，下面就一个楼房的创建为例，谈谈用曲面创建和修改模型的方法。

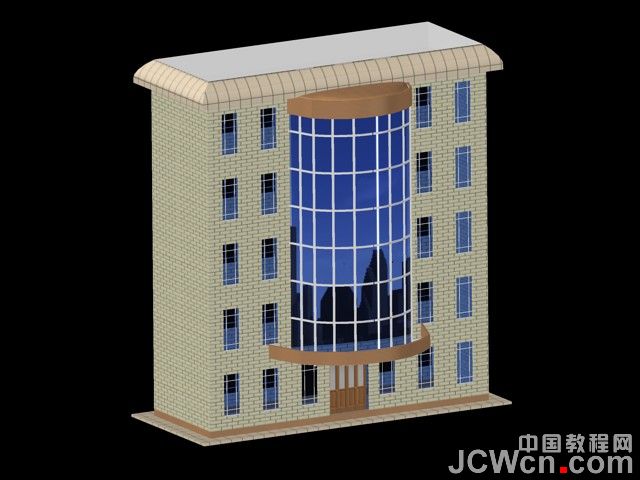

先看看这幢楼房朴实渲染的效果图：

现在，来分析一下，这楼房层高相同，如果要出图，其平面有三：底层平面、标准层平面和屋顶平面。现在的2011版，用曲面来创建这幢楼房的外壳模型，再修改、编辑为实体，不仅十分方便，而且大大减少模型文件的尺寸，有利于分面附材质渲染。

二、以线建模，用曲面创建楼房。

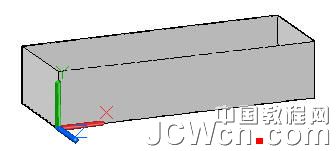

1、先用多段线画出这幢楼房的底层外墙的轴线，接着用“曲面拉伸”工具（注意：不是实体的“拉伸”命令），创建出底层的外壳，如图-1所示。

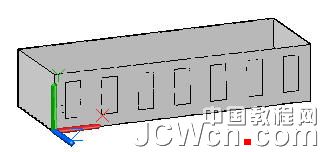

2、在正面的左端画一个小矩形，接着阵列为7个，供下一步修剪为窗洞之用。详图-2
