AutoCAD建模教程：曲面命令创建楼房（4）

来源：中国教程网 作者：未知 发布时间：2011-02-22 18:54:00 网友评论 0 条

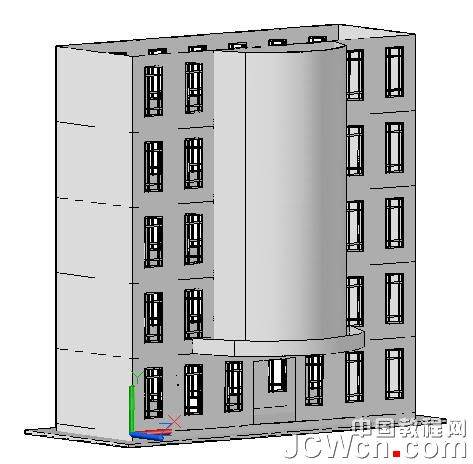

8、插入各层窗扇：用“三维阵列”命令，选择对象为是刚插入的底层左端第一个窗洞口的窗扇，阵列参数为：5行、7列、2层，各参数的间距，筒鼠标在图中指定，命令执行后就按上所有窗子了，如图-8所示

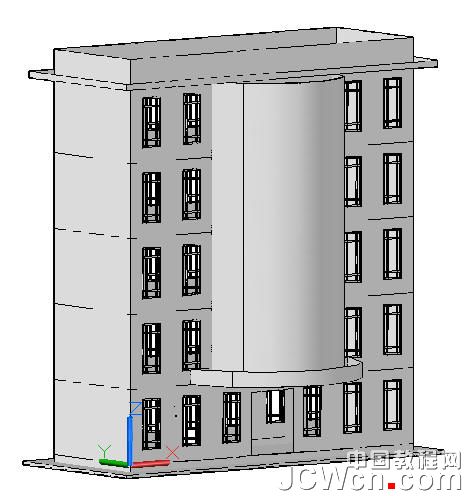

9、绘制屋面板和女儿墙：先在屋顶平面出沿外墙偏移绘制檐口线，并拉伸为屋面板；接着将外墙屋顶线，用“曲面延伸”工具，延伸1米高度作为“女儿墙”，如图-9所示。
