AutoCAD建模教程：曲面命令创建楼房（5）

来源：中国教程网 作者：未知 发布时间：2011-02-22 18:54:00 网友评论 0 条

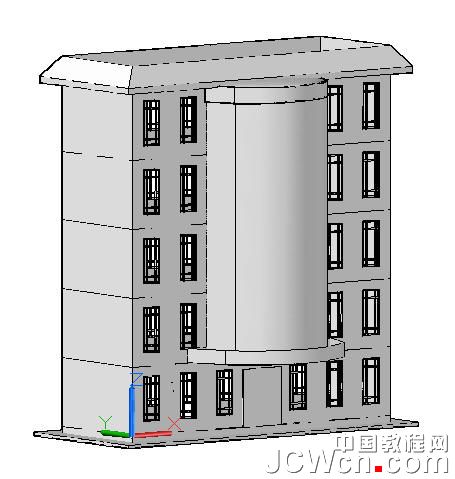

10、完善屋面：首先将屋面板和女儿墙，用“曲面过渡”工具，补缺为圆弧的坡屋面；其次复制弧形外墙的多段线到半筒体曲面顶，再向下拉伸为弧形檐口线，接着用“曲面修补”工具，将半筒体曲面顶予以封闭。同时，便于门扇贴图，再把底层大门洞拉伸少许，以封闭门洞，完成后如Snap10所示。

11、绘制玻璃幕墙的框架龙骨：这可用多段线直接绘制，但是要设置多段线的宽度和厚度；否则，将多段线绘制的各条线作为路径，再用小矩形予以拉伸为实体。任选其一，都可成为幕墙的框架。

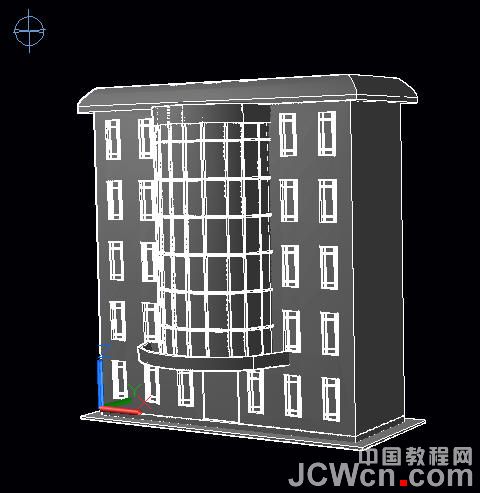

为分面附材质渲染之便，这里将所有墙面、屋面都用“曲面加厚”工具予以加厚为实体。这样，全部模型完成后如图-11所示。
