CorelDRAW鼠绘教程：翩跹蝴蝶梦（3）

来源：中国教程网 作者：未知 发布时间：2011-02-23 19:08:23 网友评论 0 条

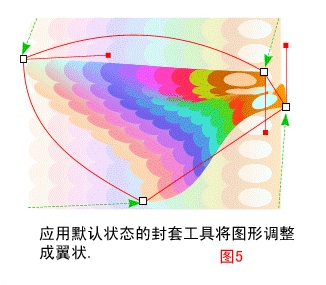

这工作比较复杂，让我们干吧！首先，选取调和并群组后的对象，逆时针旋转90度并按图中所示的样式将其置于上一步画好的翼状图形中心。在主工具栏中选取造型工具的“封套”功能，在默认状态下，使用鼠标分别拖动封套的四个顶角，即（图5）中绿色箭头所指的地方，使图形各边扭曲变形，并移动到示意图所示的位置。该过程试图将我们做好的调和图与后画的翼状图重合，从而制作出一个蝴蝶翅膀的雏形，效果见（图5）。

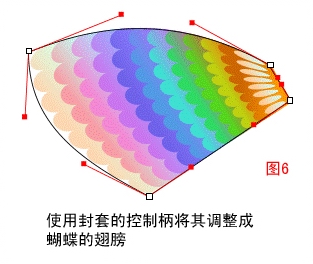

接下来，继续该图封套效果的制作，使用鼠标分别调整该图四角的控制柄，直至调和图与翼形轮廓图各边吻合，效果见（图6）。

怎么样，有点蝴蝶翅膀的意思了吧！（封套效果是CORELDRAW这款软件，在制作异体图形过程中最为强大的后期调整武器）。调整完成后，清除翅膀轮廓线。

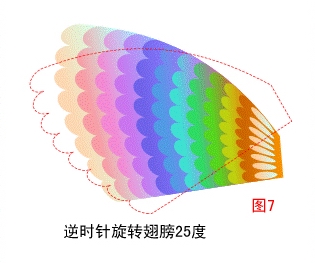

选取通过封套调整后的蝴蝶翅膀。在属性栏的旋转角度中填入数值-25度，并按ENTER键执行该命令。复制该图形，并为其应用垂直镜像功能使之与原图垂直排列。双击该图，在随之而来的旋转和扭曲状态下拖动其中心点至图中所示靠近该图左上角的位置。拖动旋转控制器使整个图形与原图形成（图7）中所示的对齐效果。
