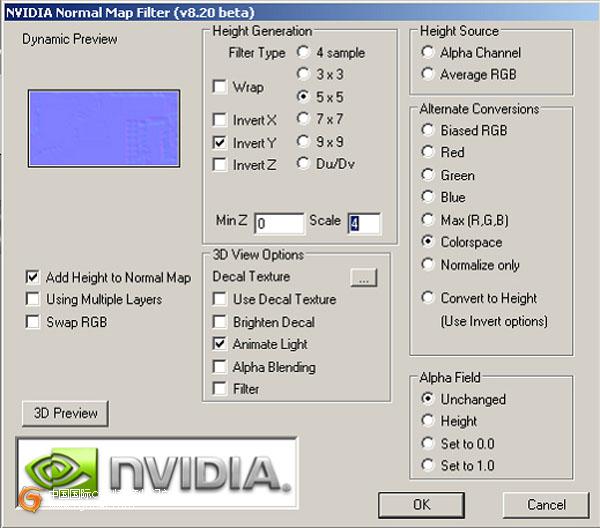

另外，这是nVidia Normal Map Filter 在此教程里的参数设置：

Specular map 高光贴图

高光图只要是指示有多少光从表面反射回来的。木材，砖，水泥等的反射度很低，而像玻璃，金属等就有较高的反射度。为了正确的生成法线图，高光图必须很小心的研究。一些3D引擎只要用灰度的图就行，一些则要彩色的。

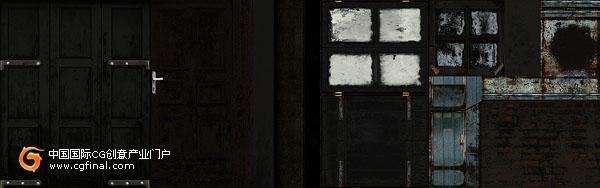

下图是最终的高光图的一部分。亮的地方是窗户，暗的地方是污点。接下来，金属的表面有一个较高的反射值，不过，其上的污点部分刚反之，像门把，钉子，铰链等地方都要这样来处理。最暗的地方是砖，水泥和木材。当然，如果木材是油漆过的，反射度就会高些，一些湿的砖或者抛光过的砖也会高些。还有一个原则是旧的东西比新的东西反射值低，因为受到污点，灰尘什么的影响。

一般，高光图会比漫反射图的对比度更高。

贴图的过程要求设计者在每次材质保存后，在3D视图中仔细的检查，在完成所有的材质后再来调整材质的亮度和颜色也是可选的。一个原因是在法线贴图和调光贴图完成后，物体的视觉效果会有很大的改变。

5.绘制贴图

因为之前的布局，在材质图上已经没有多余的空间可以利用了。同时，UV镜像也要尽量避免，因为这会产生蝴蝶效应。

同样的，缩放UV时也要注意保持比例，以避免分辨率的不同。

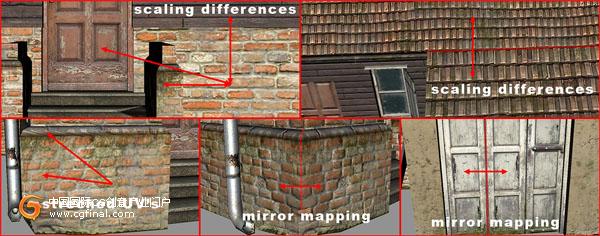

这些问题的效果在下图中都有所展示
