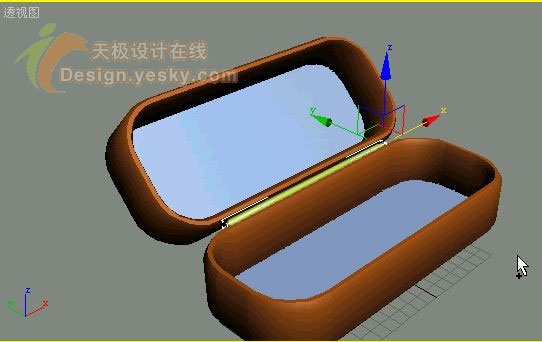

5、建立连接杆
　　单击"几何体"按钮，进入几何体创建面板，单击"标准几何体"下拉列表中的"扩展几何体"选项，单击"倒角柱体"按钮，在左视图中建立一个倒角圆柱，参数设置"半径"为3，高度为170，圆角为3，如图5所示:

图5

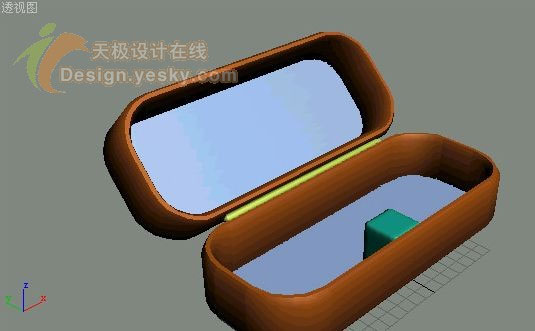

6、建立支架
　　单击"倒角方体"按钮，在顶视图中建立一个倒角方体，参数设置长度为30，宽度为30，导读40，圆角为3，长度分段数为10，宽度分段数为10，高度分段数为5，圆角段数为3，再单击"修改"按钮，进入修改命令面板，单击"编辑集列表"下拉列表中的"FFD 4×4×4"命令，进入自由变形修改面板，调整控制点，如图6所示:

图6

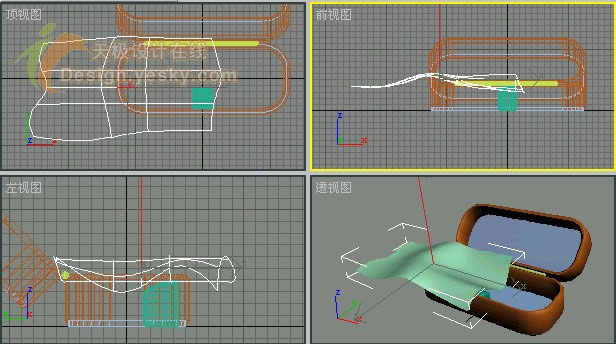

7、建立眼镜布
　　单击"几何体"按钮，进入几何体创建面板，单击"标准几何体"下拉列表中的NURBS曲面选项，单击"可控曲面"按钮，在顶视图中建立一个可控曲面，设置"长度"为130，宽度为250，长度控制点为6，宽度控制点为6，单击"修改"按钮，进入修改命令边半，单击"NURBS曲面"命令，以激活子物体编辑，调整CV点如图7所示:

图7
