CorelDRAW绘图教程：制作市区示意图
因为工作上的特殊需要，笔者经常要用到一些城市市区，特别是主要街道的简易示意图。这种图没有现成的样图，手工绘制的工作量又比较大，精度和效率都很低。为了解决常用城市简图的频繁修改和大量打印的问题，在放弃了原来费时费力的手工绘图后，利用功能强大的CorelDRAW寻找到了较为快捷的绘制方法。

因为这种城市简图有很强的针对性，除了主要街道的走向及名称，车行路线的标注等要素外，不需将所有要素都标注下来。针对这种情况，工作进行的思路是：对一个城市的重要要素进行采集后保存为一个模板文件，在需要时可以对相应的区域进行分割后进行简单标注，打印输出。

首先，导入一幅城市地图的扫描文件（BMP或JPG均可，最好是处理成黑白或灰阶格式，这样文件较小）。打开文件／导入，通过浏览找到自己需要的一幅市区地图（位图），导入CorelDRAW画面。按照需要调整图像的大小。用鼠标单击图像，可以看见在画面上出现9个小点，用鼠标按住黑点不松手，实施缩放。点击任意一个角的黑点就可实现比例缩放。（注意！这里指的是任意一角）

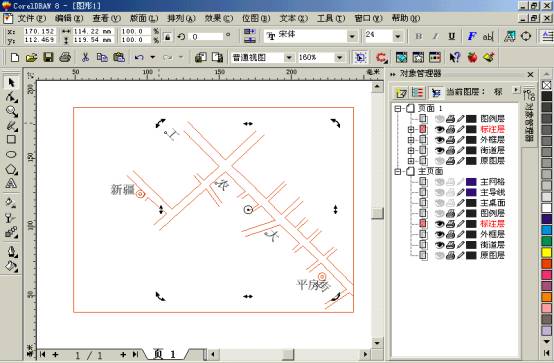

打开查看／泊坞窗，选中对象管理器，窗口右侧出现一个对话框，此时位图已被默认为图层1，我们可以根据自己的需要将图设置为若干层。例如：外框层、街道层、街道名称层、标注层等等。只要点击新建图层即可，至于哪层用什么名称就是你说的算了！但是在描图时一定要把握这个原则：是哪层的对象在哪层绘制，绘制该层之前要关闭其他层的“眼睛”，这样，你所绘制的每一种属性的图就相对独立存在了，处理起来就方便多了。现在我们先绘制街道层。（图一）

接下来就是进行描图，这项工作很像我们小时侯用透明纸描绘小人书中的图案一样，CorelDRAW给你提供了方便的各种绘图工具，只是需要仔细一些罢了。这是一项工作量不小的工作，但为了今后工作方便，辛苦些也是值得的，这可是一劳永逸呀！今后若再用到这幅图，便可信手拈来了，想用哪部分就切割哪部分。

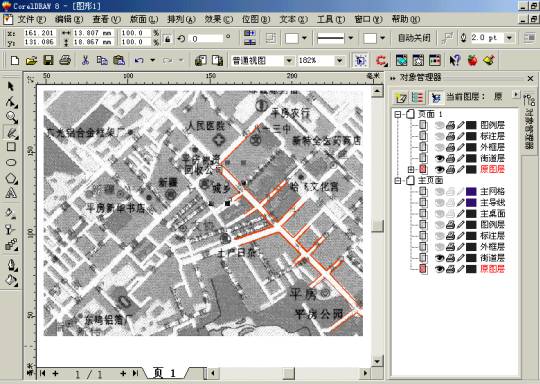

用矩形工具在自己所需要的街道、始发点、目的地等范围内划一个方框。将这层设定为外框层。这一层的尺寸将是你打印输出时的最外延尺寸，因此在设置外框数据时应考虑自己所用纸张的大小。单击对象管理器中的新建图层工具建立新图层，将其设定为街道层，然后我们运用工具栏中的手绘工具、矩形工具、椭圆工具等进行描图。用手绘工具在地图轮廓上单击一个起始点（是你所需部分的轮廓上），沿地图的轮廓单击下去，遇到圆形或方形时变换工具（如果使用习惯，也可只用手绘工具工作，结合形状工具同样可以达到目的），按住CTRL时分别可以绘制圆或正方形，直到将整幅图描绘完毕。为了方便工作，可先将轮廓线的属性设置为较粗的红色线，同时为了提高效率，你就要自己设置快捷键了，这样就可以左右开弓了。（我称之为“吃西餐打法”）（图二）
