Freehand绘图教程：机械综合制图（1）

来源：互联网 作者：未知 发布时间：2011-03-17 10:09:11 网友评论 0 条

        Freehand绘图教程：机械综合制图
       下图是本例所做出的最终效果，这是一个带有尺寸标注的棘轮机械零件图，请读者仔细观察这幅图，先想一想，如果让你画的话，你会按照什么样的步骤画，会用到哪些工具。

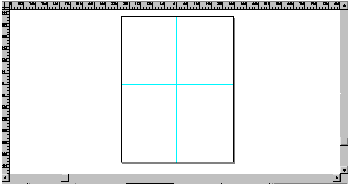

2 不知道读者在心里对这个机械制图的画法是否有了一个总体的框架。下面我们就开始正式绘制这幅图。首先，让我们打开页面坐标，定好坐标原点，再拉出辅助线，这是画比较精确的图前必要的准备工作。

3 用鼠标点击Freehand工具箱中的椭圆工具按钮，以原点为圆心画一个圆，然后选中这个圆，按下Shift＋Ctrl＋C将其克隆，然后再打开变形工具面板，使用其中的比例工具，将克隆出的圆增大为原来的120％。
