3 全部选中组成凹槽的几段曲线，这可以借助物体检视面板实现，然后执行Group命令将它们群组，再按下Shift＋Ctrl＋C将其克隆，然后用Freehand工具箱中的映射工具把它以纵轴为对称轴映射到纵轴的右方。

飞轮上的那两个凹槽的形状虽然是不规则的，但其实它还是由规则的形体组成的。实际上，它是一个被倒了圆角的圆环段。Freehand中没有（即使AutoCAD中也没有）能够直接画出圆环段的命令，更没有给圆环段倒圆角的命令。所以，所有这些都得靠我们来手工完成。
首先，我们要画出一个圆环段，其方法就是从圆环上“截取”一段，所以上页中我们先画了两条直线，然后使用刻刀工具把直线和圆环的交点处切开，切开后再把圆环剩余部分删除即可。倒圆角的方法也是类似的，先画出几个尺寸一模一样的小圆，所谓“画”，其实当然要使用复制命令。这些小圆的半径正好等于圆环段的圆角半径。然后将这些小圆，小心地移动到使它们都与圆环段的边内切为止（见上一页中第一步的附图），如果图比较小看不清楚的话，可以用Free-hand工具箱中的最后一个“局部放大”工具，在想要放大的部分点击就可以了，要恢复时只要按住Alt键再点击就可以了。这样做完后用刻刀工具在小圆与圆环段的切点上点击，即可把圆环段切出圆角来。最后一步是给零件图加上剖切标注。

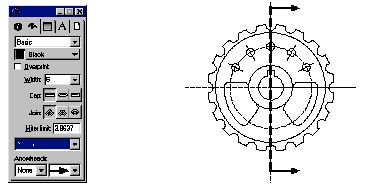

4 下面的步骤是给这个零件图加上剖切符号，如左下图将线型设置为虚线，线段宽度为6。然后在纵轴上画一条直线，如右下图所示。

5 如左下图，将线型改为“No dash”（非虚线），然后在面板最下部的下拉列表中选择右箭头，线段宽度还是用直线工具在上步所画的虚线的两端画两条短的箭头线，如右下图所示。

6 完整的剖切符号还需要用字母来标识，所以再用文字工具在箭头后面输入字母“A”，要合理选择字母的字体和字号，以使它与图形相符。

7 在本例中，我们综合使用了Freehand的多项工具，绘图了第二个机械制图方面的实例，读者通过前一个和这一个例子应该对这样用Freehand做机械制图有了一定的认识吧。
