5 在这一步中，要画的是棘轮中间的轴孔，轴孔中开有键槽，一看它的形状，我们就应该能够想到它的画法：当然是用一个圆和一个矩形相加得到。画法如左下两个图所示。

6 到上一步为止，我们已经画完了棘轮的本身，下面几步要做的是给这个棘轮标上尺寸，我们知道尺寸线的两端是有箭头的，所以先按照下图将线型设置为带两个箭头的形式。

7 本页的最后一步所做的工作是利用物体检视面板中的线型检视页将线型设置为两端带有箭头的形式，为下面给棘轮零件图加上尺寸标注做好准备。在上一步中，我们已经设置好了尺寸线的线型，下面我们就来画尺寸线。画尺寸线时要注意的是：一.圆的标注线要通过圆心；二.箭头是在画完线以后才加上的，所以画线的时候要留出箭头的位置。

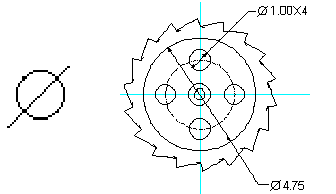

2 在上步拉出的箭头线的基础上，再使用直线工具拉出尺寸引线，然后在引线后面用文字工具输入尺寸数字。但直径符号在键盘上没有，怎么办呢？这还难得倒熟练使用Freehand的用户吗？像左下图那样画一个不就行了？
