Rhino实例教程：螺丝帽效果制作

在俯视图绘制一个六边形：绘图之前打开状态栏的 Snap 和 Ortho，绘制多边形的形式很多，注意我们使用的是 CR 方式（中心到内切圆半径），以坐标原点为中心绘制内切半径=10 的六边形。接着使用画圆工具绘制半径=5 圆。

　　将两者同时选中后，使用挤压命令 ，在 Front 视图拉出一定高度=8，注意要用 C 键打开挤压的 Cap（封盖）选项。

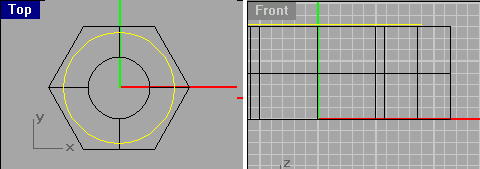

　　对螺丝帽进行外面的 30 度导角：在 Top 视图绘制一个 R=9 的圆，并将它垂直向上复制一个到螺帽上表面稍偏上一点的位置（因为我们下一步要使用布尔运算的方式制作导角，对布尔运算来讲，两个严格重合的物体是使用布尔运算的大忌）：
