rhino建模教程：用rhino制作跑车（5）

来源：互联网 作者：未知 发布时间：2011-04-04 13:02:56 网友评论 0 条

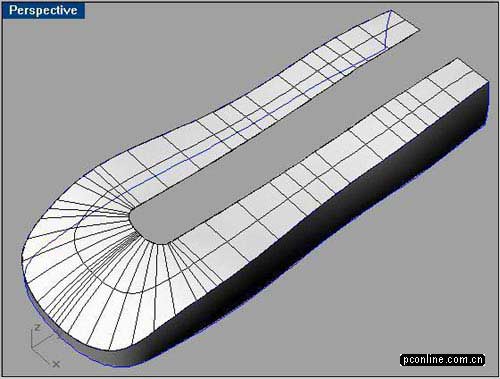

（8）执行sweep2命令，产生曲面，注意选择上一步骤画出的一序列的曲线的中间那条U字形的曲线和前面产生的曲面的边界作为rail的路径线,然后选择出的围绕在U字形曲线的一序列的曲线作为cross section的截面线，产生曲面，如图9所示。



图9 用sweep2命令产生曲面

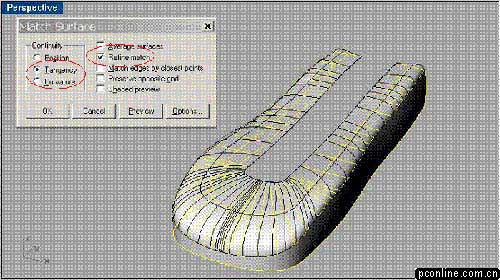

（9）执行matchsrf命令，选择刚才用sweep2产生的曲面，然后再选择它下面的曲面，进行曲面匹配，在match surface对话框里面，选择Tangency和Refine match其他都不要选，如图10所示。



图10 用matchsrf命令匹配两个曲面
