AutoCAD建模教程:打造华硕P527手机过程（6）

来源：互联网 作者：未知 发布时间：2011-04-04 13:11:43 网友评论 0 条

Step9.屏幕建模

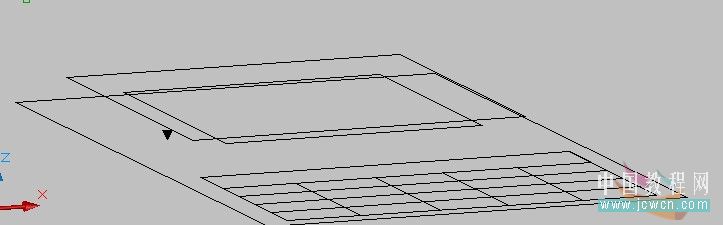

用移动命令move向上移动屏幕边框，外框要高于内框，便于下一步放样

Step10.用放样loft命令对屏幕框进行放样，做成屏幕框体，具体步骤是先选定外框，再选定内框，类型是“仅横截面”

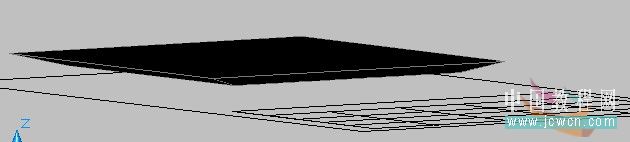

做成如下的类似于梯形体的样子



Step11.屏幕抽壳

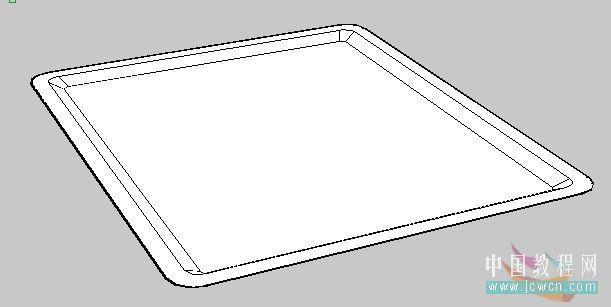

用抽壳（修改-实体编辑-抽壳）命令将上一步建立的梯形体做成像凹陷的餐盘的样子。

步骤：抽壳命令-选定实体-删除上面（点击即可删除）-输入抽壳距离（约为顶面到底面距离的一半，根据实际情况可以更改）
