AutoCAD建模教程:打造华硕P527手机过程（7）

来源：互联网 作者：未知 发布时间：2011-04-04 13:11:43 网友评论 0 条

Step12:屏幕建模

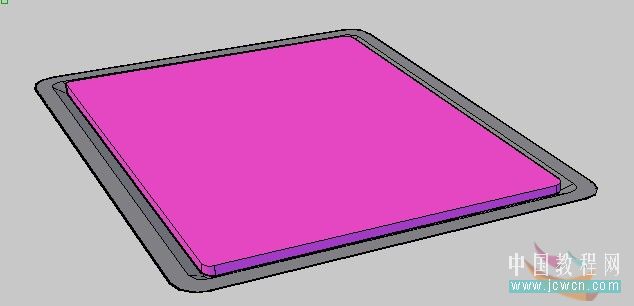

在屏幕框凹下去的部分画一个矩形，拉伸1-2mm成为实体，倒圆角，结果如下图（红色部分）



Step13:机身建模

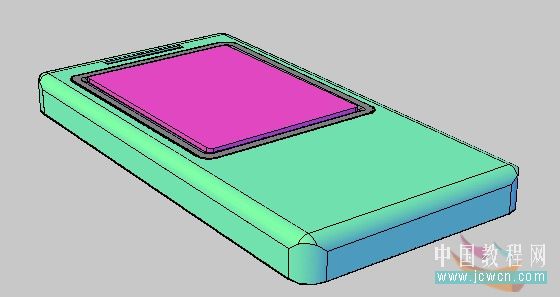

机身分为三个部分：上半部分，机框，下半部分。首先画上半部分，将第一步画出的机身线框拉伸成为实体，设定合适的拉伸距离与屏幕相接，如下图



Step14.机身建模

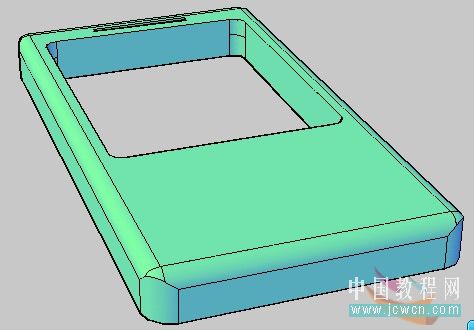

以屏幕外框为界画出一个矩形，圆角，拉伸至与机身等厚，用差集将矩形拉伸的实体从机身中减去，如下

屏幕上方的听筒思路一样，拉伸距离设定为1-2mm 从机身中减去实体，听筒就做成了。
