AutoCAD建模教程：制作直线沙发
此实例主要介绍CAD实体编辑命令里的一些命令的综合运用方法，材质和渲染部分做得不是很详细，仅供参考。按照我的参数设置后，会做出和我做的一样的效果。

　　本文由中国教程网 望川 原创。

　　1 首先看一下渲染图。

　　
图1

　　2 本节主要运用平面拉伸和实体编辑里的抽壳、剖切、拉什面、移动面、复制面、圆角等命令。

　　首先新建文件，设置图形界限(大一点就可以了)，然后在俯视图中建立矩形，长为3000，宽为900。

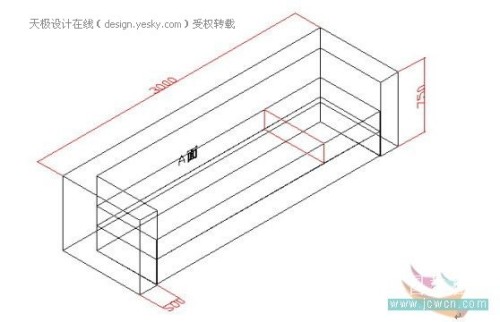

　　绘制好矩形后执行拉伸命令，高度为750，角度为0。在执行抽壳命令，选择长方体，选中上面和前面、底面，回车，输入抽壳距离为200。然后用复制面命令，对抽壳完成后的几何体的A面进行复制，制定基点，距离1。然后拉伸，高度690，角度0。

　　接着在对拉伸后的实体进行拉伸面命令，高-500，角度0。调整坐标轴，Y轴向上，用复制对象命令向Y轴方向复制拉申后的长方体，距离250。然后再用移动面命令沿Y轴方向移动复制后的长方体的上面，值为-50。在用剖切命令对移动面后的实体进行剖切，剖切前要做一条650长的辅助线在实体右侧的任意一条横边上。完成后如图：
