AutoCAD建模教程：制作直线沙发（2）

来源：互联网 作者：未知 发布时间：2011-04-06 09:16:12 网友评论 0 条

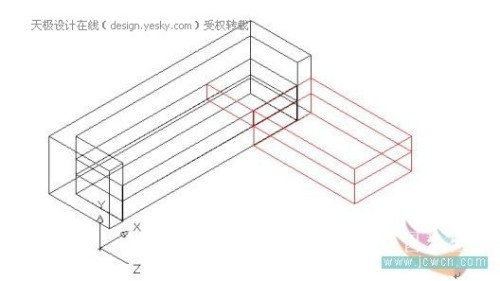

3 接下来到俯视图绘制拐弯沙发的平面矩形，长850，宽1500。然后拉申200，角度0。接着转到西南等轴测视图，使坐标Y轴向上。把拉申后的长方体沿Y 轴向上用复制对象命令复制一个，距离250。然后用移动面命令选中下边长方体的上面，沿Y轴向上移动50。完成后如图：

　　
图3

　　4 绘制沙发靠垫。

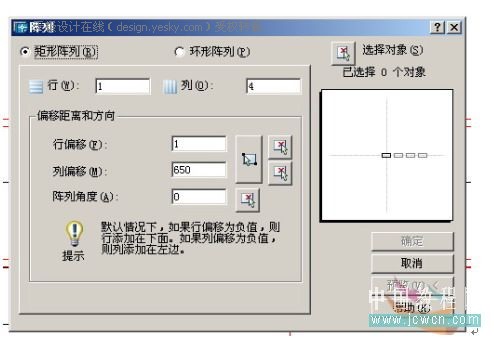

　　这次我们用长方体命令来绘制靠垫，转到俯视图，在相应的位置绘制长方体，选择长方体命令指定角点，输入L，给长度为650，宽度为150，高度为500。然后到主视图用移动工具将靠垫向上移动450，完成后转到侧视图，用旋转命令旋转靠垫，角度为10。在给靠垫倒圆角，R为20，然后回到主视图给靠垫做阵列，选择矩形阵列。如图：

　　
图4
