AutoCAD建模教程：绘制修正液（1）

来源：互联网 作者：未知 发布时间：2011-04-23 09:29:12 网友评论 0 条

AutoCAD建模教程：绘制修正液

1、单击【新建】按钮，新建一个零件文件。

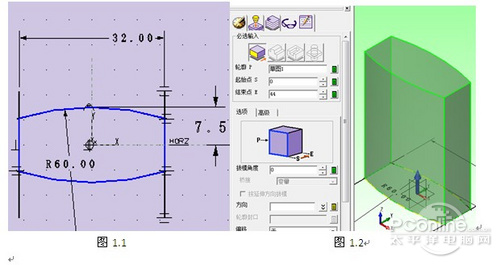

2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XY平面后点击确定，进入草图绘制，绘制草图如1.1所示。点击退出草图。单击【拉伸】按纽，如图1.2所示单击确认拉伸操作。

配图

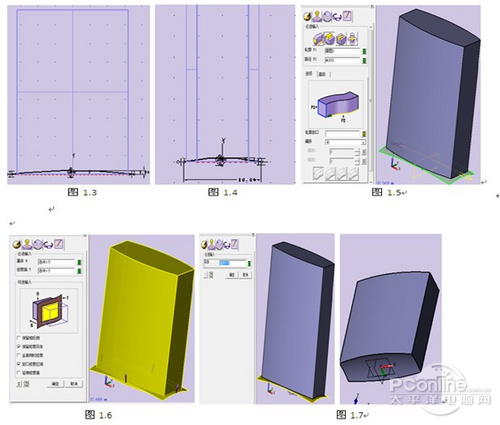

3、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，分别选择XZ、YZ平面后点击确定，进入草图绘制，绘制一条弧线如图1.3、1.4所示。单击【造型】下面的【标准扫掠】按纽，如图1.5所示，单击确认结束命令。

配图
