AutoCAD建模教程：绘制修正液（2）

来源：互联网 作者：未知 发布时间：2011-04-23 09:29:12 网友评论 0 条

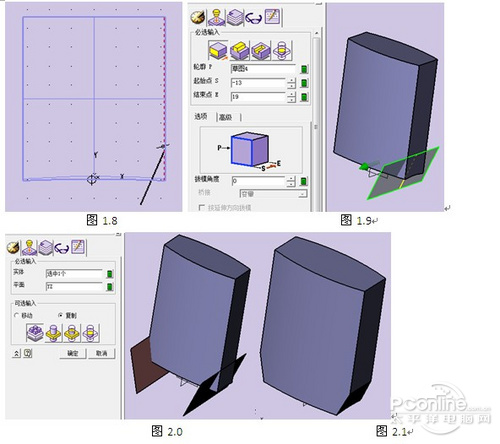

5、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图如1.8所示。单击【造型】下面的【拉伸】按纽，如图1.9所示。

配图

6、单击【工具】工具栏下的【镜像】按纽，如图2.0所示，单击确认结束命令。单击【造型】工具栏下的【修剪实体】按纽，得到如图2.1所示。

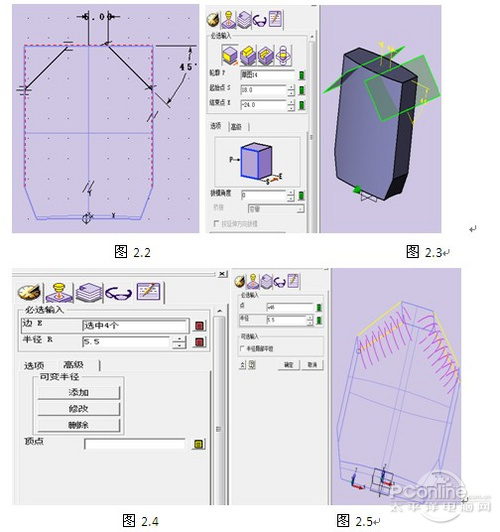

7、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图2.2所示。单击【造型】下面的【拉伸】按纽，如图2.3所示。单击【造型】工具栏下的【修剪实体】按纽，同上操作。

配图

8、单击【造型】工具栏下的【圆角】按纽，出现【圆角】属性管理器，选择“高级”标签，点击“添加” 如图2.4，编辑可变半径分别R5.5、R7.2 如图2.5 图2.6，单击确认结束命令如图2.7。



9、单击【造型】工具栏下的【圆角】按纽，对瓶身正反面进行倒角操作，如图2.8所示。单击确认结束命令如图2.9。

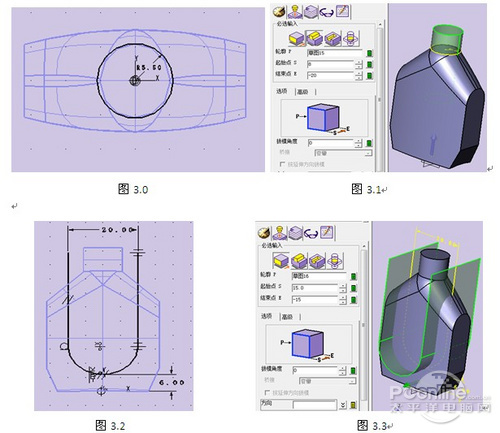

10、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XY平面后点击确定，进入草图绘制，绘制草图，如图3.0所示。单击【造型】下面的【拉伸】按纽，如图3.1，单击确认结束命令。

配图
