AutoCAD建模教程：绘制修正液（3）

来源：互联网 作者：未知 发布时间：2011-04-23 09:29:12 网友评论 0 条

11、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图3.2所示。单击【造型】下面的【拉伸】按纽，如图3.3所示。

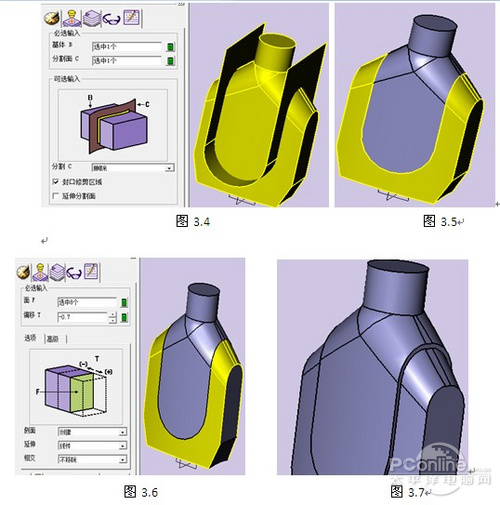

12、单击【造型】工具栏下的【分割】按纽，对实体进行分割，如图3.4。单击确认结束命令，得到如图3.5。

配图

13、单击【造型】工具栏下的【面偏移】按纽，如图3.6所示，单击确认结束命令，得到如图3.7。

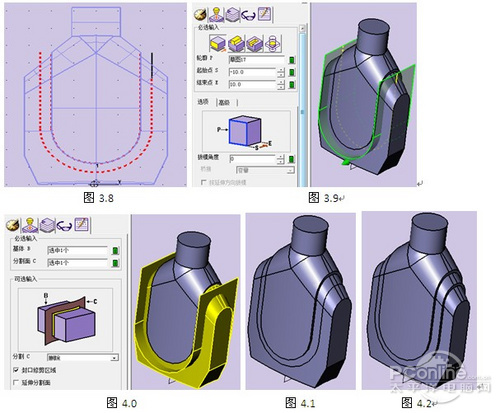

14、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图3.8所示。单击【造型】下面的【拉伸】按纽，如图3.9所示。同操作步骤11
