AutoCAD建模教程：绘制修正液（4）

来源：互联网 作者：未知 发布时间：2011-04-23 09:29:12 网友评论 0 条

15、再次分割实体，参考操作步骤11，如图4.0 图4.1所示。点击【面偏移】按纽，如图4.2。.

16、单击【造型】工具栏下的【组合模型】按纽 如图4.3。单击【造型】工具栏下的【圆角】按纽，如图4.4 图4.5。

配图

17、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，尺寸比例大致合理即可。如图4.6 图4.7所示。

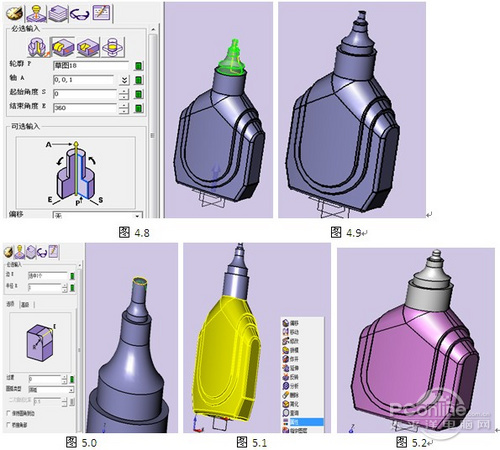

18、单击【造型】工具栏下的【旋转】按纽 如图4.8，单击确认结束命令，如图4.9。

配图

19、单击【造型】工具栏下的【圆角】按纽，如图5.0。选择面，点击右键，修改“面属性”见图 5.1 图5.2修正液绘制完成。
