3DS MAX特效教程：障眼法伪放大镜（2）

来源：互联网 作者：未知 发布时间：2011-05-07 12:35:28 网友评论 0 条

·为曲线应用一个 Lathe 修改器，曲线被旋转生成一个几何体－－从现在起，我们把这个几何体称作“手柄”。
·为手柄应用一个 UVW-Map 修改器，置 Mapping 项为 Cylindrical。
·激活 Front 视图，将手柄的 X,Y 坐标与圆环 Donut 对齐－－这一点非常容易理解，因为我们在生成的是一个带柄的放大镜。
·在圆环与手柄之间创建一个圆柱 －－这样做的目的是为了使两者的衔接显得自然些－－许多带手柄的放大镜都有这么一个装置。
·打开材质编辑器，为圆环与圆柱赋予一种银色金属材质－－你可以创建这样的材质，嫌麻烦的话完全可以从 MAX 庞大的材质库中载入这样的金属材质。
·创建或者载入一种木头的材质，将它赋予放大镜手柄。
·为放大镜的镜片制作一种材质－－建议你暂时不要为玻璃材质花太多时间，因为稍后我们要重新回到材质编辑器并修改镜片的材质。－－你可以任选一个空白的样本球，然后把它赋与场景中的 Sphere 。
·选中所有的物体，将它们编成一个组，就取名为 "Magnifier" 吧。

制作被放大的纸张及文字

·在场景中创建一个 QuadPatch ，将它放到圆环的下面。
·在场景中创建一个 Text ，选择你喜欢的字体及适当的尺寸，完成后加入一个 Extrude 修改器将 Text 拉伸成一个实体。
·将 Text 与 QuadPath 对齐，在 Front 视图中将 Text 稍微向上移动使它浮出 QuadPath ，尽量让它看起来像是几个写在纸上的文字。
·右击场景中的 Text 物体，在弹出的菜单中选择 Properties ，取消 Cast & Receive Shadows （投影／接受投影）项的选择－－作为纸张上的文字－－它不应该具有这样的特性。
·再次打开材质编辑器，创建或载入一种纸张的材质，将它赋与场景中的 QuadPath 物体。再为纸张上的文字创建合适的材质－－它应该是黑色的。同样，将材质赋与 Text 物体。
其实你也可以在 QuadPath 上贴一张合适的图片，这样可以把 Text 物体给省了。

    我们离整个制作的关键越来越近了－－千万不要把放大镜的镜片想象玻璃之类的材质－－你的眼睛太容易上当了，我们仅仅用了一幅特殊的贴图就实现了这一效果，下面要做的也就是这个贴图。

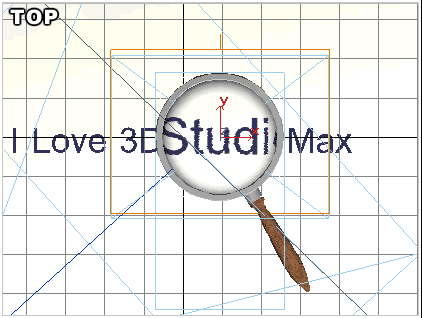

·点击 Create - Camera - Free ，在 Top 视图中创建一个摄像机 Camera 01 ，打开 Modify 面板，将 Camera 01 的 FOV 值设为 120 度。
·用 Align 工具将 Camera 与 Sphere 物体对齐。

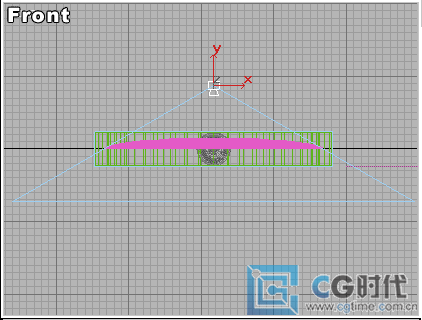

·在 Front 视图中将摄像往上移，使 Sphere 物体刚好落在 Camera 01 视力范围内：


·激活左下角的视图，按 C 键切换到 Camera 01 摄像机视角 。
·用 Link 工具将 Camera 01 与 Magnifier 组连接起来－－我们曾经为构成放镜的几个物体编了个组，它的名字就叫 Magnifier 。
·为放大镜制作动画－－这里我仅仅让它从一个位置移动到了别一个位置－－由于放大镜与摄像机是连接在一起的，不管你怎么定义放大镜的动作，摄像机将一直跟随着它运动。
·创建一个带投影的聚光灯以照亮场景，在场景中创建一个目标摄像机 (Target Camera) Camera 02 。
·激活屏幕右下角的 (Perspective) 视图，按 C 键，在弹出的选单中选择 Camera 02 以切换到目标摄像机视角。
·隐藏视图中的放大镜－－你可以选择 Display - Hide - Hide by hit ，然后点击场景中的 Magnifier 组。
·为 Camera 01 视图渲染动画，记得将它存为 AVI 或者其它格式的动画－－这就是我们曾经提到的、稍后将要用到的“特殊贴图”。
·再次打开材质编辑器，将刚刚得到的 Camera 01 视角的动画作为放大镜镜片材质 Diffuse 通道的贴图。
·按下 "Show Map in Viewport" 图标在场景中显示贴图。
·点击 Display - Hide - Unhide All 取消我们先前对放大镜 Magnifier 组的隐藏。
·选中场景中的 Magnifier 组，使用 "Group - Ungroup" 将放大镜组解开，选中放大镜的“镜片”。
