3dmax建模教程：制作吉它效果图（3）

来源：数码资源 作者：未知 发布时间：2011-05-12 10:00:38 网友评论 0 条

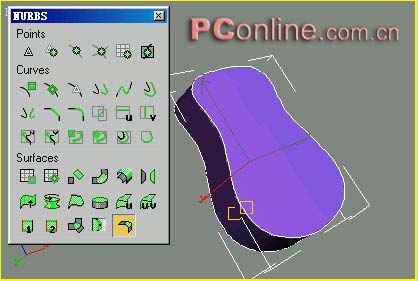

　　５、我们观察吉它的主体部分，大体形状已经出来了，不过边角过于生硬，边角的部分应该是光滑的过渡，我们来对边角部分进行一下处理，单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＦＩＬＬＥＴ　ＳＵＲＦＡＣＥ工具，在视图中先点击吉它侧面，再点击正面，然后勾选修改命令面板上的ＴＲＩＭ　ＦＩＲＳＴ　ＳＵＲＦＡＣＥ和ＴＲＩＭ　ＳＥＣＯＮＤ　ＳＵＲＦＡＣＥ下的ＴＲＩＭ　ＳＵＲＦＡＣＥ项，这样我们就在两个曲面之间建立了一个过渡曲面，过渡曲面的大小可能通过调整修改命令面板上的ＳＴＡＲＴ　ＲＡＤＩＵＳ值的大小来调整。同样在另外的一个边角处进行同样的操作，制作出过渡的曲面，这样吉它的主体部分造型大体上就完成了。如图ＦＴ５所示。

图JT05

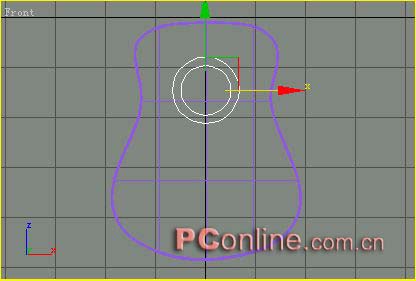

６、下面我们在吉它的主体上面挖出一个洞，首先在ＦＲＯＮＴ视图中绘制出两个圆形，这两个圆形都是单独的，然后分别将这两个圆形转化成编辑样条线的形式，即在视图中选择圆形，按下鼠标右键，在弹出的菜单中选择ＥＤＩＴＡＢＬＥ　ＳＰＬＩＮＥ项即可。这样做的目的主要是使圆形在转化成ＮＵＲＢＳ线后不至于出错，在ＭＡＸ中进行线型的ＮＵＲＢＳ转化经常会出现问题，所以要首先要塌陷为样条曲线的方式再进行转化。如图ＪＴ６所示。

图JT06

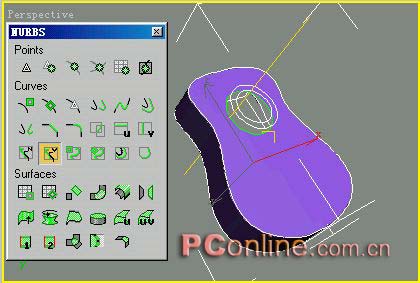

　　７、选择吉它的主体部分，进入修改命令面板中，单击ＡＴＴＡＣＨ钮，然后分别单击两个圆形，这样这两个圆形就被结合进来了， 激活ＦＲＯＮＴ视图，在ＮＵＲＢＳ工具箱中选择ＣＲＥＡＴＥ　ＶＥＣＴＯＲ　ＰＲＯＪＥＣＴＥＤ　ＣＵＲＶＥ工具，然后在视图中先点击半径较大的圆，再点击吉它的曲面，然后按下命令面板的的ＴＲＩＭ钮进行剪切，这样我们就在吉它的曲面上剪切出了一个圆形的洞，如图ＪＴ７所示。

图JT07
