CAD教程:标题栏的制作方法(1)

来源:互联网 作者:未知 发布时间:2011-05-19 14:59:11 网友评论 0

CAD教程:标题栏的制作方法
        图框和图纸标题栏几乎是CAD制图中的必备内容,一般这些样式是由公司统一制定的,每个公司所用都有些小差别。这种样式规定后,几乎很少会有人去变动,设计师都是把这些样式套用到设计图中。设计师也可以自己制作CAD标题栏,既可以通过一些常用的方式,也可以通过中望CAD2011的表格来制作。下面就为大家介绍几种CAD标题栏的制作方法。

  第一种,是最简单也是最容易想到的方式。标题栏无非是一些直线和文字构成的,那么将这些直线和文字全部绘制出来,自然就是标题栏了。当然这样做有一些缺点,首先这些直线和文字这些对象是分离的,在制作标题栏时的线段和文字都是图形对象,没有整体性。文字对齐不方便,设计师在改动文字后需要根据文字的长短,手动地修改文字的位置,达到理想的效果。同时添加文字需要调用写文字的命令,从而需要多次设置文字样式和位置。

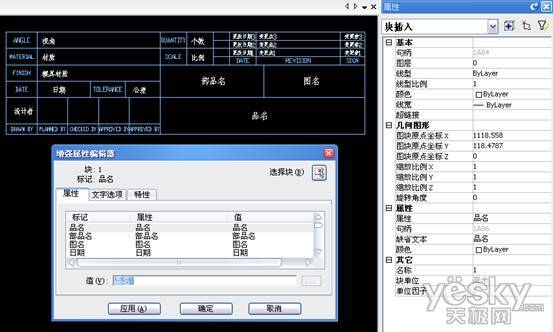

  第二种方式是通过做块来实现。首先也是通过绘制线段和文字的方法,把表格的基本内容做出来,下图中蓝色部分。然后需要在标题栏里填写的内容,用块属性的方式制作,下图白色部分。最后把这些全部制作成一个块对象,这样标题栏就是一个整体的对象,所以这样做比第一种方式要好一些。但是做成块后,要想改一些东西,如增加一栏等,就需要改整个块,也是比较麻烦的。

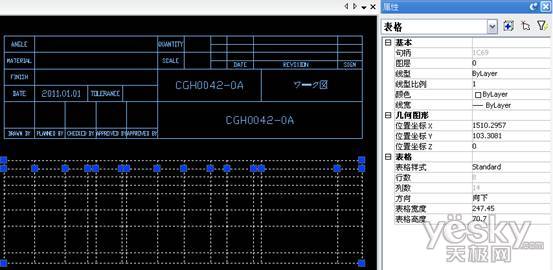

  第三种方式,是用表格来做,这种方式只有在中望CAD最新的2011版上才能做。首先需要创建一个表格,表格的行和列的数量大小根据需要设计的标题栏的大小来做,用最小的表格单位来划分,如下图,蓝色部分是要设置出的标题栏,白色是用表格功能创建的。
