CAD教程：3D绘制修正液
中望3D是一款功能非常全面的三维CAD软件，造型设计、模具、装配、钣金、逆向工程等模块一应俱全。

　　在造型方面，中望3D也非常出色。今天我们就和大家分享一下中望3D的实体造型，看看怎样用中望3D来绘制一个修正液。

　　1、单击【新建】按钮，新建一个零件文件。

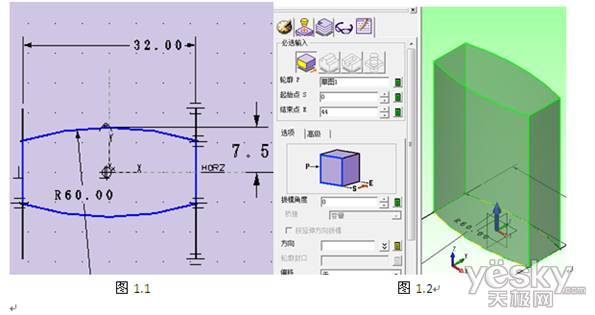

　　2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XY平面后点击确定，进入草图绘制，绘制草图如1.1所示。点击退出草图。单击【拉伸】按纽，如图1.2所示单击确认拉伸操作。

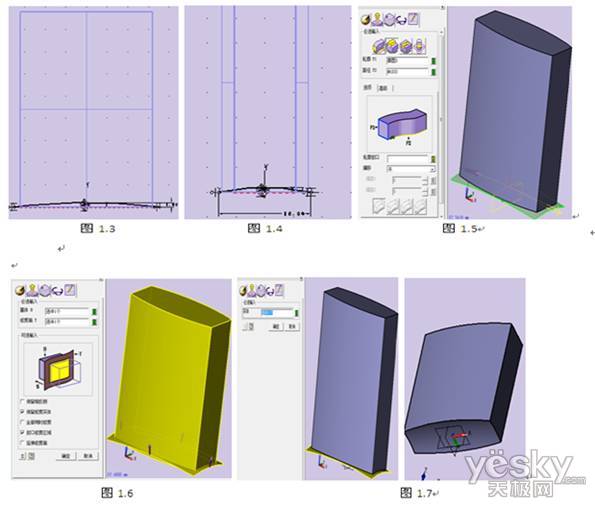

　　3、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，分别选择XZ、YZ平面后点击确定，进入草图绘制，绘制一条弧线如图1.3、1.4所示。单击【造型】下面的【标准扫掠】按纽，如图1.5所示，单击确认结束命令。
