CAD教程：3D绘制修正液（2）

来源：互联网 作者：未知 发布时间：2011-06-12 16:13:42 网友评论 0 条

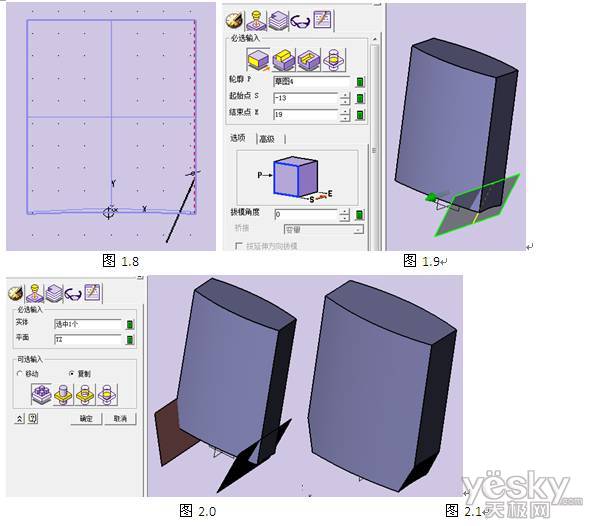

　　5、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图如1.8所示。单击【造型】下面的【拉伸】按纽，如图1.9所示。

　　6、单击【工具】工具栏下的【镜像】按纽，如图2.0所示，单击确认结束命令。单击【造型】工具栏下的【修剪实体】按纽，得到如图2.1所示。

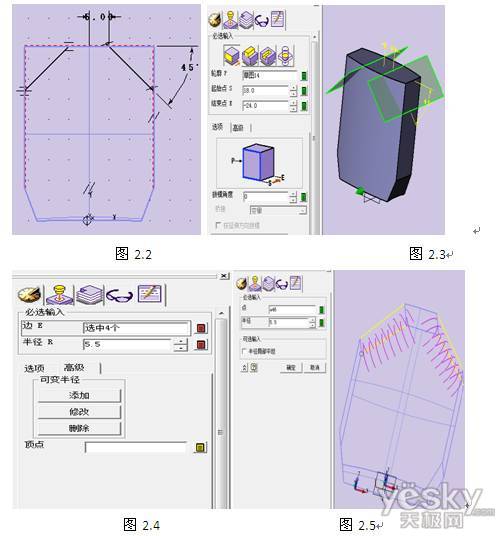

　　7、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图2.2所示。单击【造型】下面的【拉伸】按纽，如图2.3所示。单击【造型】工具栏下的【修剪实体】按纽，同上操作。
