CAD教程：3D绘制修正液（5）

来源：互联网 作者：未知 发布时间：2011-06-12 16:13:42 网友评论 0 条



13、单击【造型】工具栏下的【面偏移】按纽，如图3.6所示，单击确认结束命令，得到如图3.7。

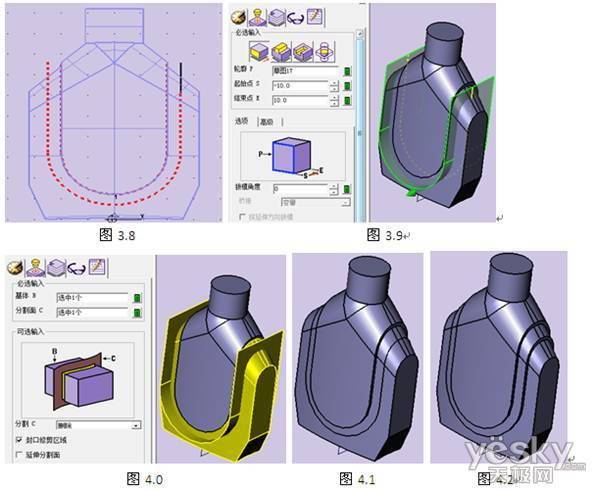

　　14、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图3.8所示。单击【造型】下面的【拉伸】按纽，如图3.9所示。同操作步骤11

　　15、再次分割实体，参考操作步骤11，如图4.0 图4.1所示。点击【面偏移】按纽，如图4.2。.

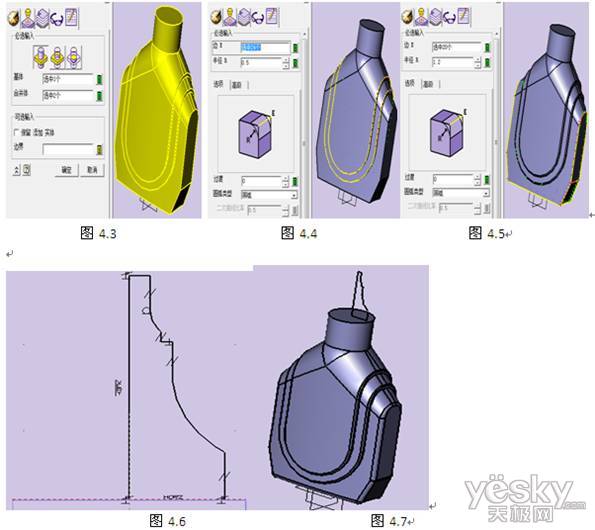

　　16、单击【造型】工具栏下的【组合模型】按纽 如图4.3。单击【造型】工具栏下的【圆角】按纽，如图4.4 图4.5。
