　　小提示：也可以直接调用事先准备好的客户单位工作表数据，在“来源”中输入数据所在单元格区域如“=$C$1:$C$10”。这样就不用手动输入了。

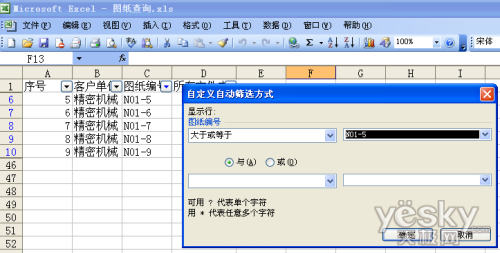

　　然后在A3中输入图纸编号，一个单位用一个不同的代号加以区分，然后再输入一些其他的包装图纸文件项目，这样一个图纸查询器就制作好了，以后遇到需要查找某个图纸的话，直接按名称搜索查找或者利用“数据—自动筛选”，然后选择“自定义”，设置筛选条件，就可以按照编号、客户单位名称和图纸编号段快速查找到需要的图纸了(如图2)。

二、各种设计软件之间的“互通”

　　在做设计的时候，其实各种工具软件都有其各自的特点，比如CAD更适合绘制复杂的平面图形，CorelDRAW更适合矢量图形的绘制，Photoshop更适合图片的处理等。但是这些设计软件也有“互通性”，将它们串起来用就更加高效了。比如笔者就习惯于在CAD中做结构图，因为标注等方便快捷，接着在CorelDRAW中导入CAD结构图后，继续做外包装版面的设计。

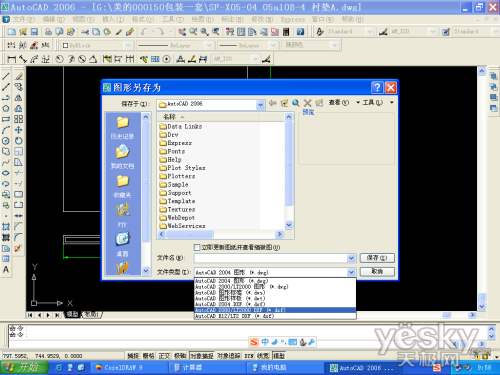

　　在CAD中做好结构图后，默认保存格式为.dwg，要想将其导入到CorelDRAW中的话，则需要将文件另存为，注意将文件类型选择为“.dxf”，然后在CorelDRAW中即可“导入”该.dxf文件了(如图3、图4)，注意导入的时候不要拖动鼠标，否则就会发生变形。然后就可以继续处理了。
