Rhino教程：眼镜效果的制作
在本例中将锻炼大家使用Control Points绘制曲线的能力及用Control Points绘制曲线后利用其上的控制点来重新建造曲线，如能掌握此小技巧并能旁敲类推，在以后的建模中将会起到很大的作用，因为毕竟犀牛建模靠的就是Nurbs曲线，只要曲线搞定了，那么生成面就不是什么问题了，好了，废话不多说，开始动工。

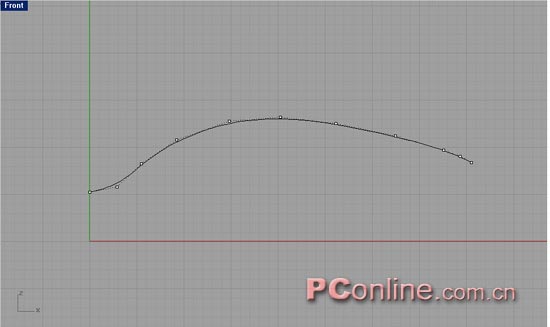

　　1.执行Curve>>Free_Form>>Control Points,在Front视图中绘制如3-1所示的一条曲线，曲线的绘制也可在命令行中输入如下数据得到

　　0，5.273

　　2.897，5.777

　　5.461，8.284

　　9.190，10.791

　　14.784，12.774

　　20.203，13.182

　　26.146，12.541

　　32.439，11.2

　　37.567，9.742

　　39.315，9.042

　　40.539，8.401

　　Enter确定完成曲线绘制（建议曲线的绘制是通过自己对控制点的调整而得到的，这样可以训练自己对控制曲线的一些感觉）。

图3-1

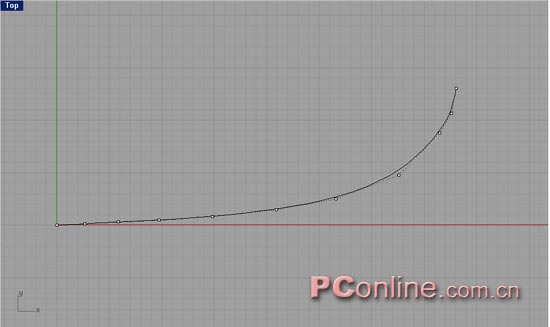

2.进入Top视图，把刚才绘制的曲线调整成如3-2所示的样子，使之有一定的弧度,进入Right视图调整各可控点如3-3所示，尽量保证各点间的曲线光华。

图3-2
