 Rhino教程：手表的建模效果制作

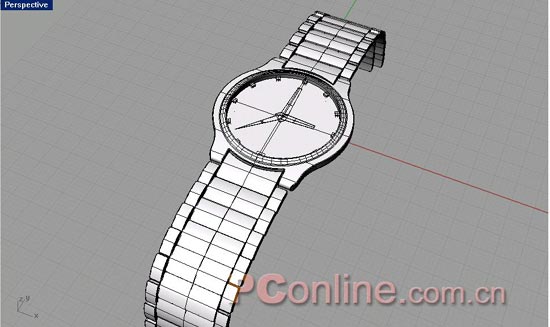

 先看一下最终建模效果:

制作要点：这次我们通过手表的制作示例，让大家学习一下Array当中两个比较常用而又方便的阵列命令Polar和Along curve,在用犀牛制作产品造型的时候，Array这是两个非常好用的工具箱，它不仅可以让我们轻松地复制出成批的模型，还可以通过曲线，曲面和调整相关参数让我们在三维空间中任意的阵列，只要是能想的到的都能轻松完成。好了，讲的不如做的，现在就让我们一起来练习练习。

1.利用中心点画圆工具在Top视图中捕捉坐标原点，作一个半径为15.901mm的圆，接着绘制一条直线，起点可以为X=-12,Y=18,终点可以为X=-12,Y=-16,用Trim命令将圆的优弧部分剪切掉。

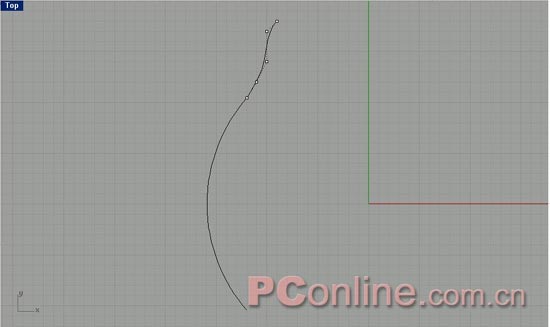

　　2.利用Control Points，打开End捕捉和Snap捕捉，再视图中捕捉网络格和剪切后曲线的端点绘制如4-1所示的一条曲线，曲线的绘制也可在命令行中输入如下数据得到：

　　-9,18

　　-10,17

　　-10,14

　　-11,12

　　-12,10.433

　　Enter确定结束曲线绘制。




图4-1
