Rhino教程：手表的建模效果制作（10）

来源：互联网 作者：未知 发布时间：2011-06-23 08:54:14 网友评论 0 条

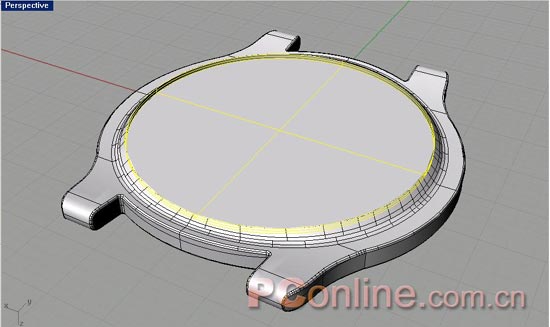

　20.执行Straight命令，选择loft面的下边缘，垂直向上拉伸0.5mm,并利用Planar Curves封闭拉伸得到曲面的上边缘，最终如4-24所示，将得到的两个SurfaceJOIN到底盘中来。



图4-24

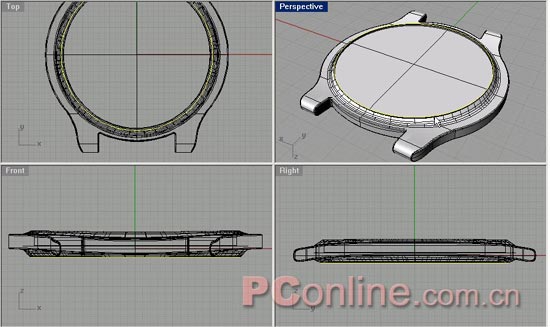

 21.执行Fillet Edge命令选择如4-25所示的边，键入0.05的圆角值，进行圆角操作。



图4-25

22.执行Transform>>Scale>>Scale-3D工具，命令提示Select objects to scale,选择第18步偏移出来的边(如4-26所示)，命令提示Select objects to scale.Press Enter when done,右键确定，命令提示Origin point,进入T视图左键捕捉坐标原点，接着命令提示Scale factor or first reference point<缩放比例>,键入0.98,回车确定。





图4-26
