Rhino教程：手表的建模效果制作（15）

来源：互联网 作者：未知 发布时间：2011-06-23 08:54:14 网友评论 0 条

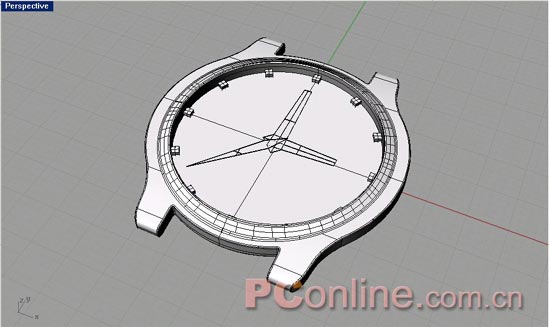

 30.将时针曲线向上移动1mm, 将分针曲线向上移动1.1mm,将秒针曲线向上移动1.2mm,并执行Solid>>Extrude>>Straight，选择三条曲线向上拉伸成实体，高度为0.1mm，最终如4-37所示。



图4-37

　　31.执行Solid>>Sphere>Center ,Radius,捕捉坐标的中心，作一个半径为0.3的圆球，并将圆球垂直向上移动1.2mm,最终如4-38所示。



图4-38

　　32.在T视图中绘制如4-39所示的一条曲线，曲线的绘制也可在命令行中输入如下数据得到：

　　0,-16.242

　　-0.303,-16.245

　　-2.346,-16.199

　　-4.679,-15.685

　　-6.8,-14.704

　　-6.8,-16.778

　　-6.8,-18.852

　　-6.8,-21.24

　　-6.8,-21.533

　　-6.593,-21.74

　　-6.3,-21.74

　　-2.1,-21.74

　　0,-21.74
