Rhino教程：手表的建模效果制作（9）

来源：互联网 作者：未知 发布时间：2011-06-23 08:54:14 网友评论 0 条

17.在Top视图中绘制一个半径为15mm的圆并垂直向上移动0.4mm,并利用Straight向下拉伸1.5mm,如4-19所示，利用Trim命令将中间剪切掉，最终如4-20所示。

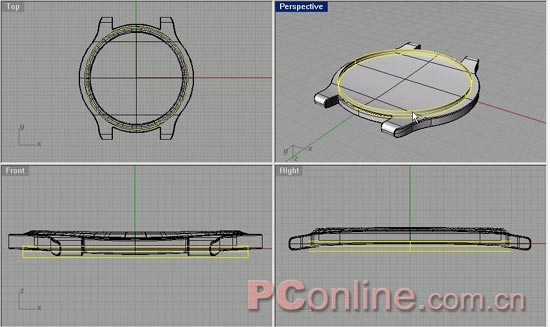

图4-19

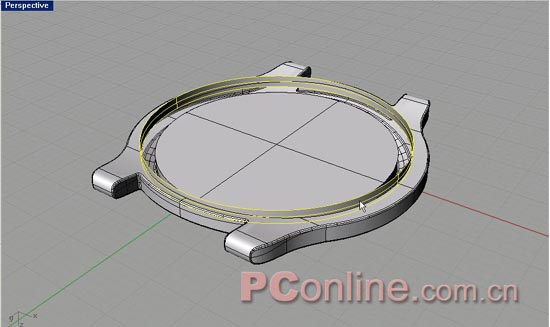

图4-20

18.执行Curve>>Offset Curve,选择拉伸得到的圆柱曲面的下边缘，如4-21所示，向内偏移1mm,删除拉伸得到的曲面，执行Loft命令，选择如4-22所示的Curve和Edge,右键确定，在它们间产生一个loft面，把loft得到的曲面JOIN到底盘曲面中来。
19.执行Fillet Edge命令，键入0.8的圆角单位，选择上一步中loft曲面和底盘的相交线，在两个面间倒圆角，最终如4-23所示。

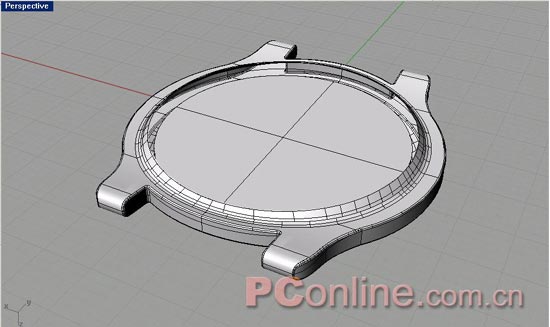

图4-23
